Box1

Kit 1 - MONTAGGIO DELLA CARROZZERIA ANTERIORE

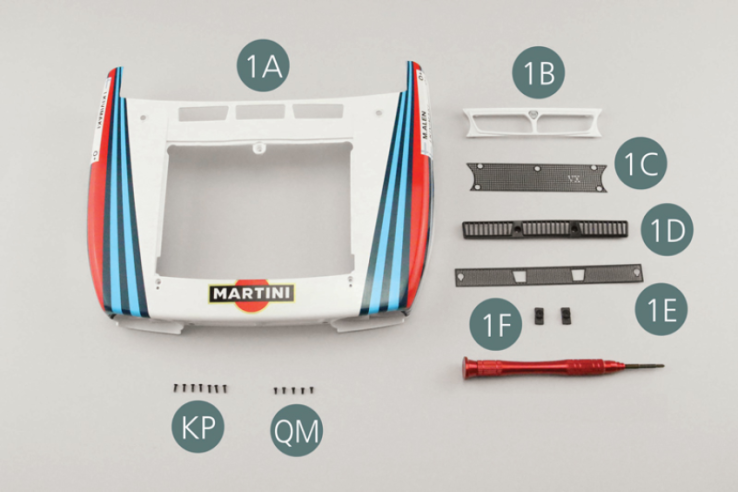

Parts of kit

1A Carrozzeria anteriore
1B Griglia
1C Griglia del radiatore
1D Prese d'aria
1E Griglia del radiatore
1F Piastra di fissaggio (x 2)
Cacciavite
Vite KP M 1,4 x 4 x 2,8 mm (x 7)
Vite QM M 1,4 x 3 mm (x 5)

1A Carrozzeria anteriore 1B Griglia 1C Griglia del radiatore 1D Prese d'aria 1E Griglia del radiatore 1F Piastra di fissaggio (x 2) Cacciavite Vite KP M 1,4 x 4 x 2,8 mm (x 7) Vite QM M 1,4 x 3 mm (x 5)

Passo 1

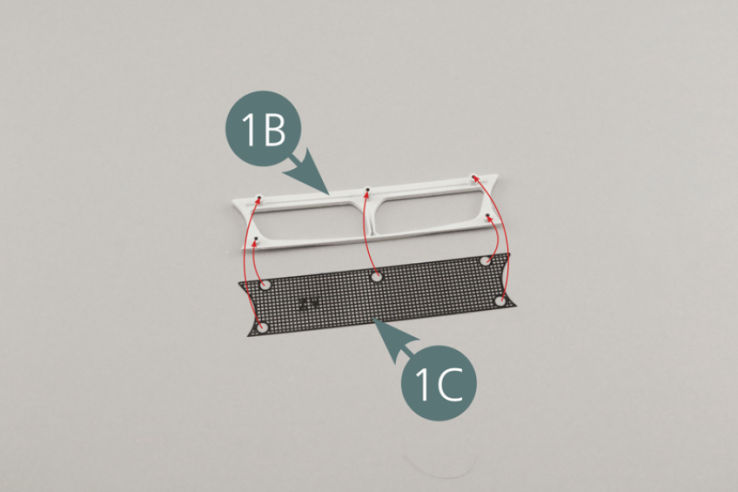

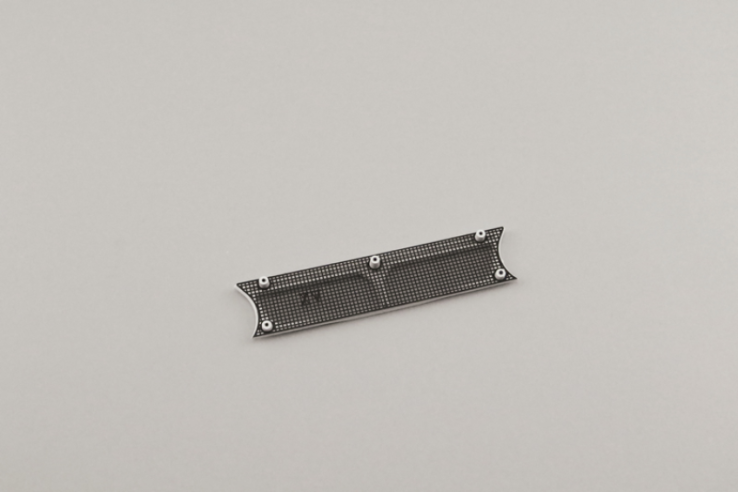

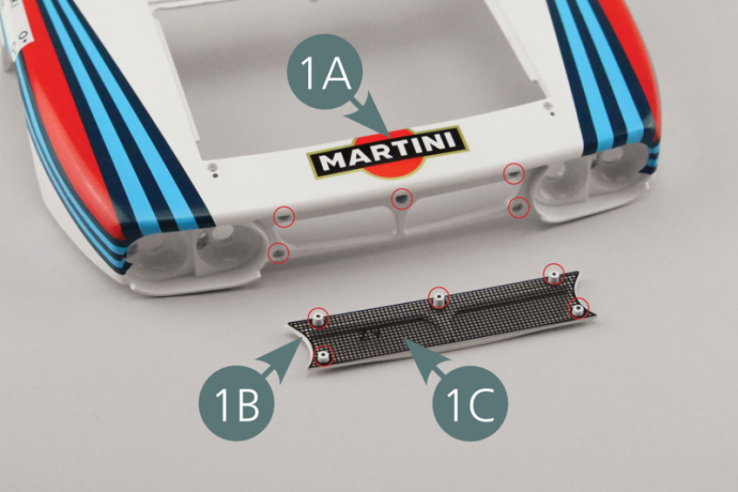

Montare la griglia del radiatore (1C) sulla griglia (1B).

Passo 2

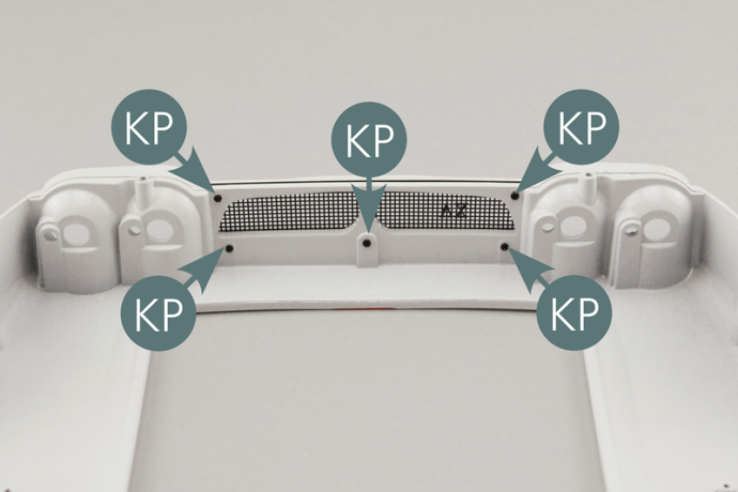

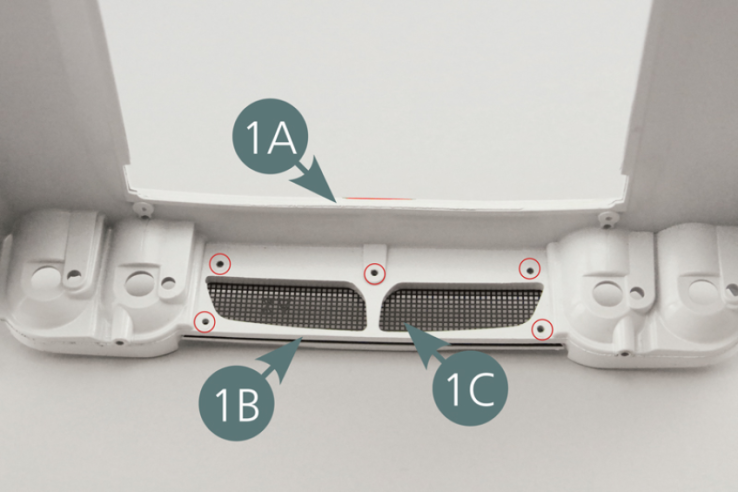

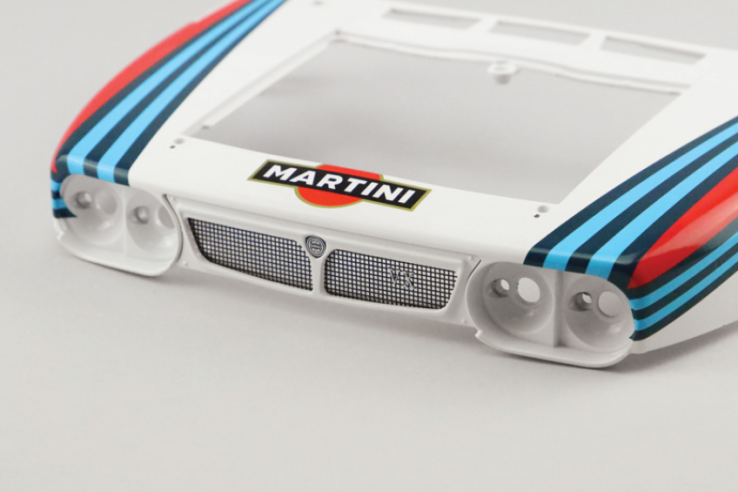

Fissare la griglia (1B) alla carrozzeria anteriore (1A) con cinque viti KP.

Passo 3

La griglia (1B) è posizionata sulla carrozzeria anteriore (1A).

Passo 4

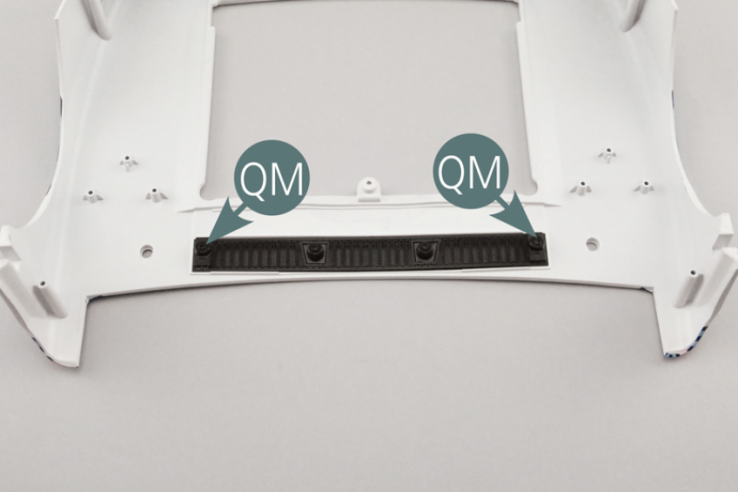

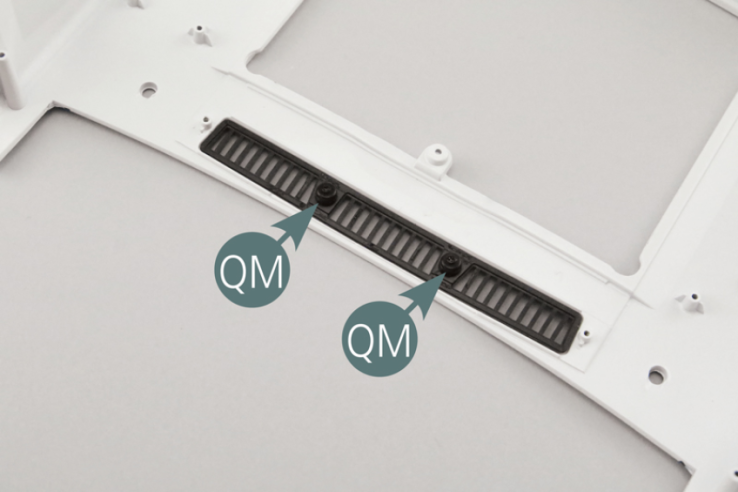

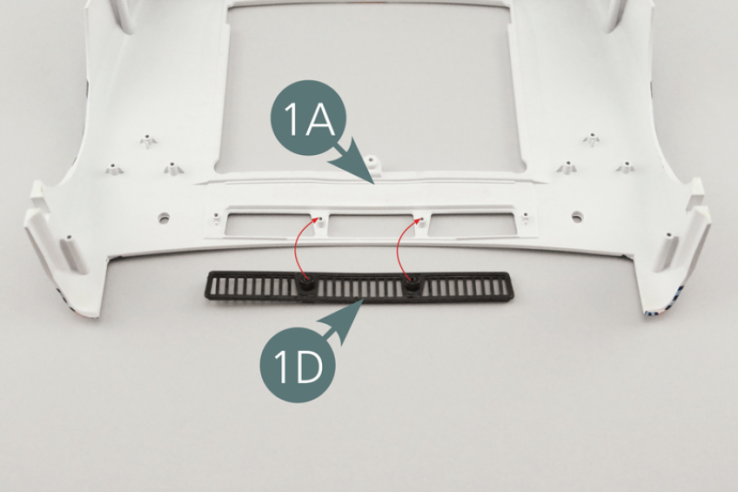

Montare la griglia di ventilazione (1D) sulla carrozzeria anteriore (1A) e fissarla con due viti QM.

Passo 5

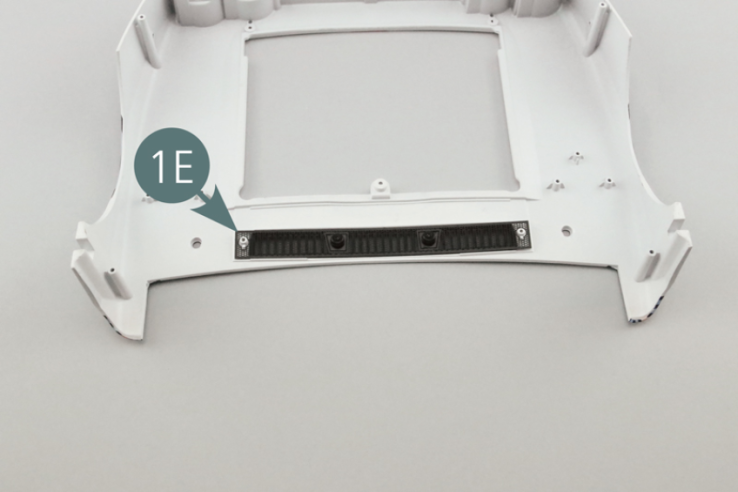

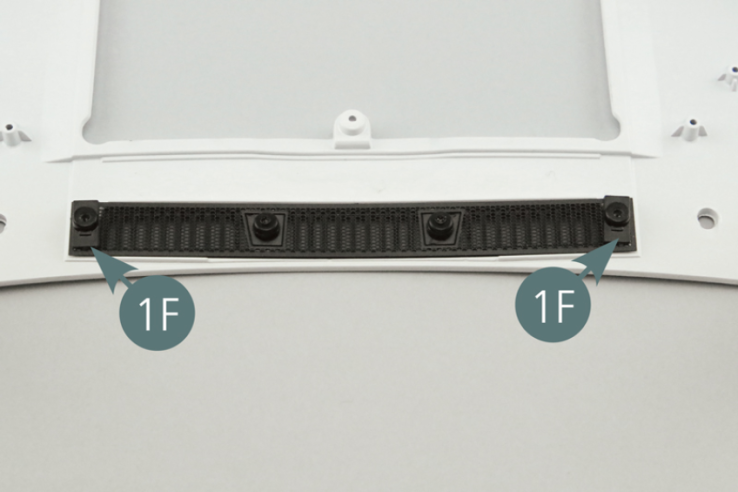

Posizionare la griglia (1E) sulla carrozzeria anteriore (1A) - sopra la prese d'aria (1D) - e fissarla con due viti QM utilizzando le due piastre di fissaggio (1F) - illustrazioni a fianco e sotto.

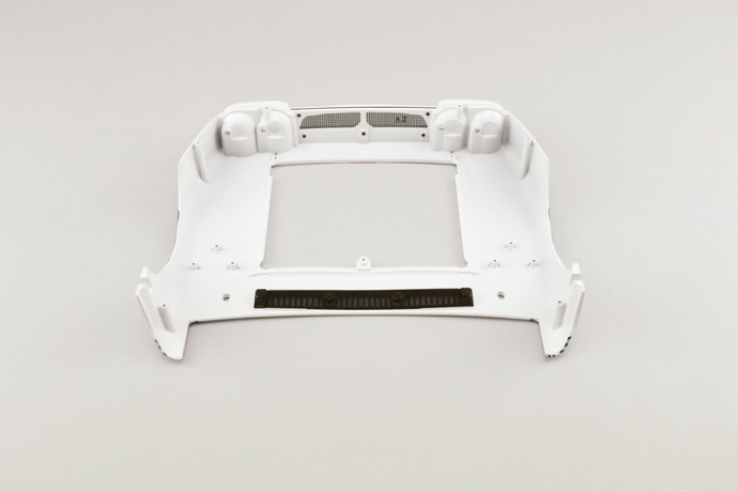

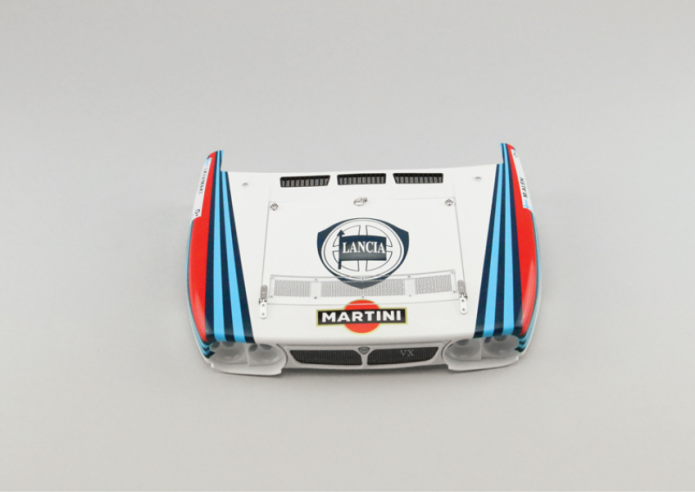

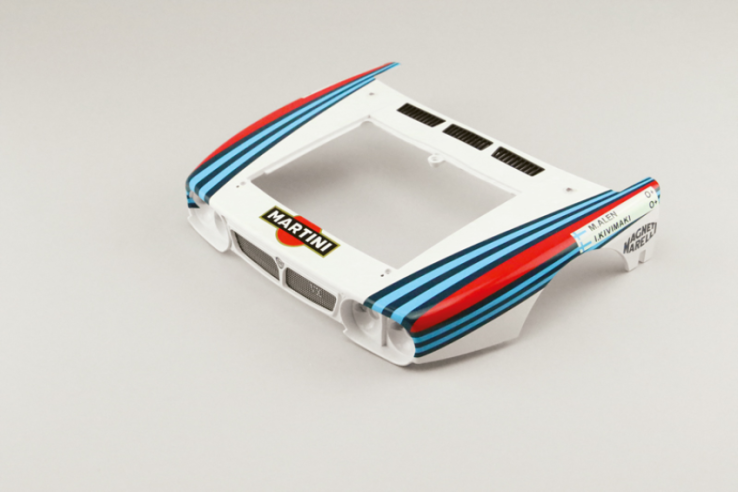

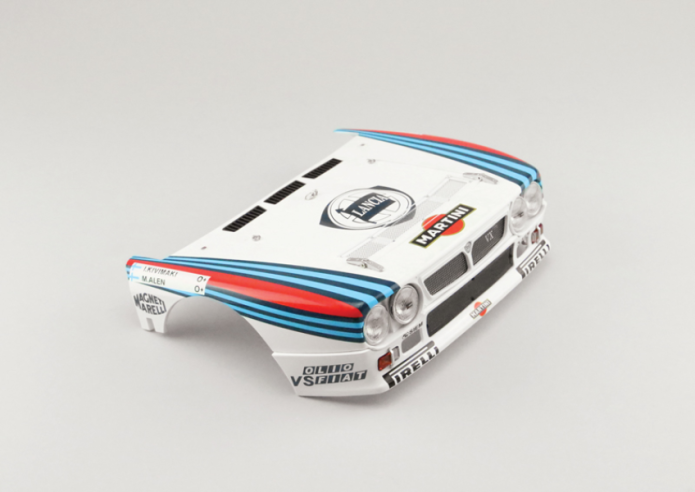

VISTA GENERALE

Kit 2 - MONTAGGIO DEL COPERCHIO ANTERIORE E DELLA CORPO ANTERIORE

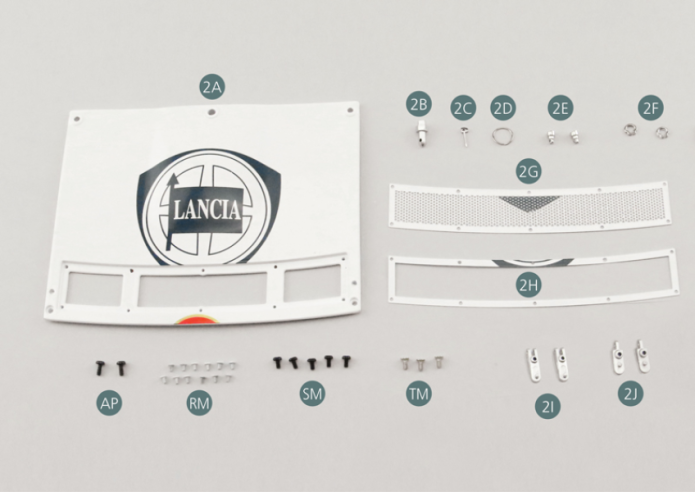

Parts of kit

2A Cofano anteriore
2B Chiusura del cofano centrale
2C Perno di bloccaggio
2D Anello di bloccaggio
2E Fissaggio laterale del cofano (x 2)
2F Anello di sicurezza (x 2)
2G Griglia di scarico aria calda
2H Telaio della griglia
2I Cerniera (x2)
2J Cerniera (x 2)
Vite AP M 1,7 x 4 mm (x 2)
Vite RM M 1,2 x 2 mm (x 12, argento)
Vite SM M 1,7 x 3 mm (x 5)
Vite TM M 1,7 x 4 mm (x 3, argento)

2A Cofano anteriore 2B Chiusura del cofano centrale 2C Perno di bloccaggio2D Anello di bloccaggio 2E Fissaggio laterale del cofano (x 2) 2F Anello di sicurezza (x 2) 2G Griglia di scarico aria calda 2H Telaio della griglia 2I Cerniera (x2) 2J Cerniera (x 2) Vite AP M 1,7 x 4 mm (x 2) Vite RM M 1,2 x 2 mm (x 12, argento) Vite SM M 1,7 x 3 mm (x 5) Vite TM M 1,7 x 4 mm (x 3, argento)

Passo 1

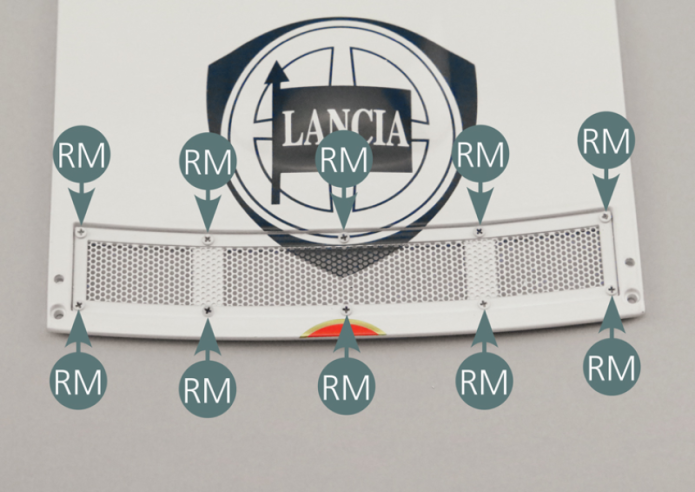

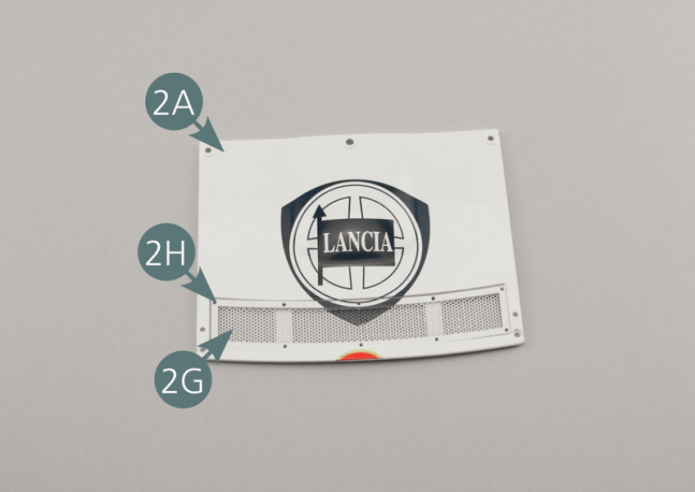

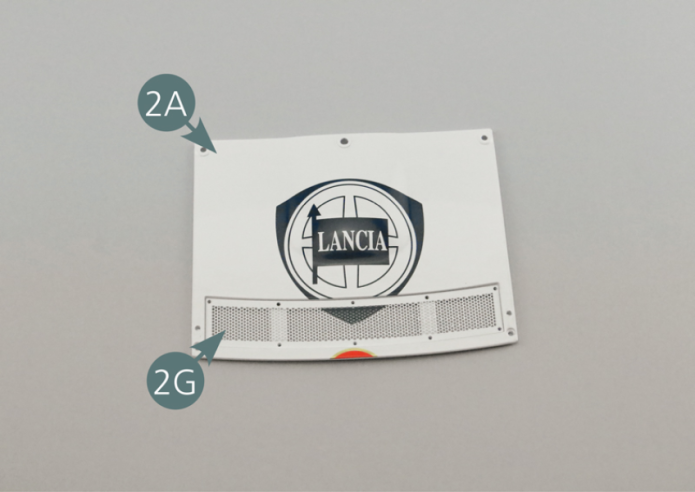

Inserire la griglia di scarico dell'aria calda (2G) nella fessura prevista nel cofano anteriore (2A) e coprirla con il telaio della griglia (2H). Fissare il telaio della griglia (2H) e la griglia (2G) al cofano anteriore (2A) con dieci viti RM.

Passo 2

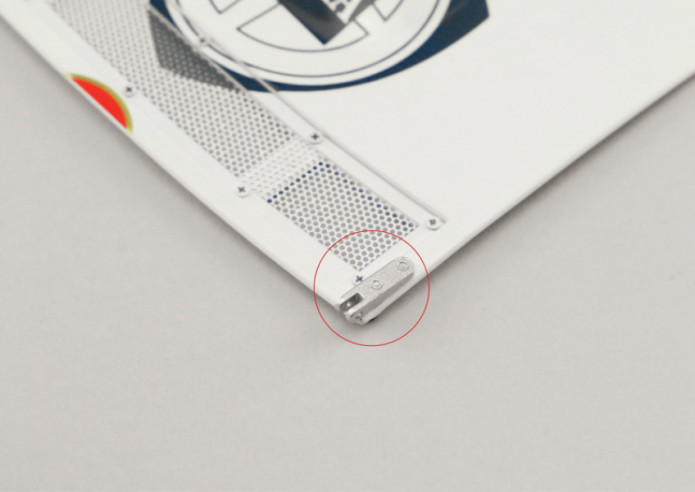

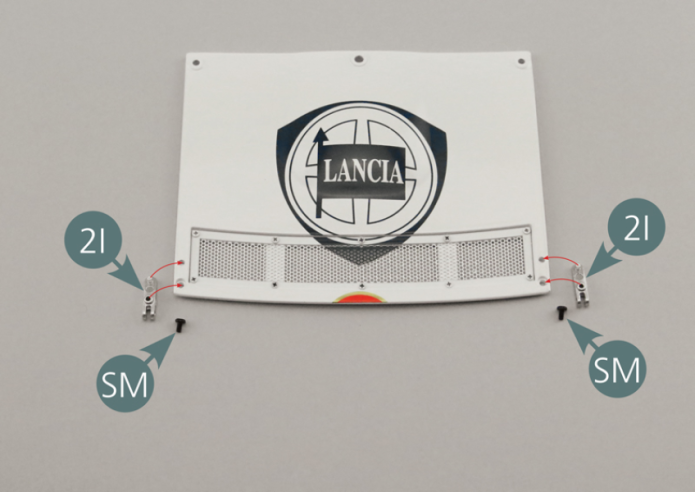

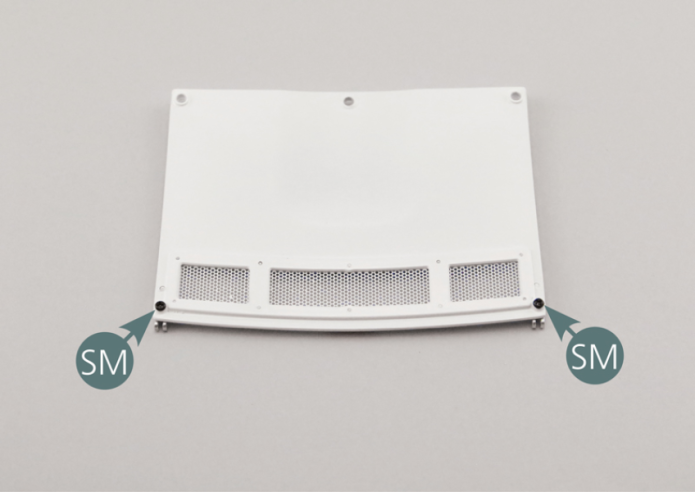

Montare le due cerniere (2I) sul cofano anteriore (2A) e fissarle con due viti SM. Allineare le aperture del primo fissaggio laterale del cofano (2E) parallelamente al bordo del cofano anteriore (2A) (linee tratteggiate rosse) e premerlo nella sua sede nell'angolo destro.

Passo 3

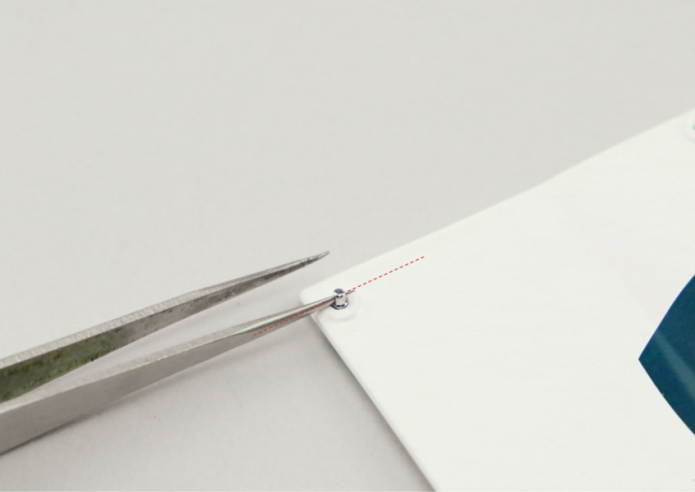

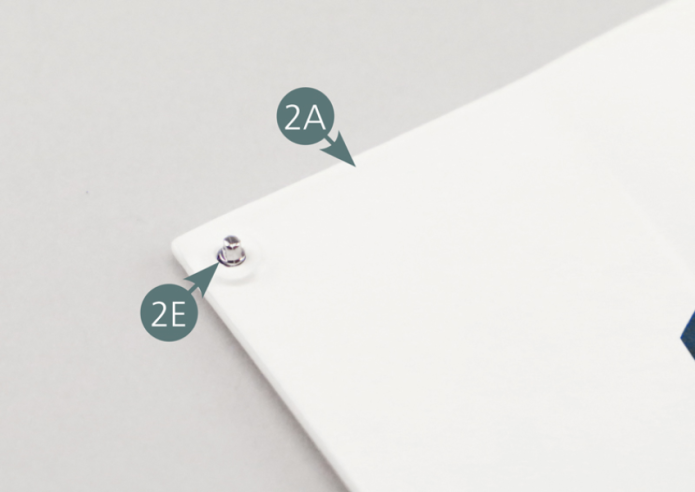

Allineare le aperture del secondo fissaggio laterale del cofano (2E) parallelamente al bordo anteriore del cofano (2A) - linea tratteggiata rossa - e premerlo nell'incavo dell'angolo sinistro. Controllare che le aperture dei fissaggi laterali del cofano (2E) siano allineate correttamente - linea tratteggiata rossa.

Passo 4

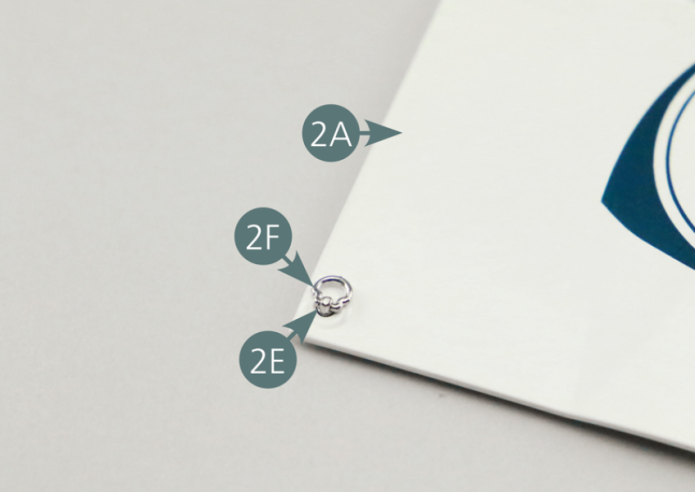

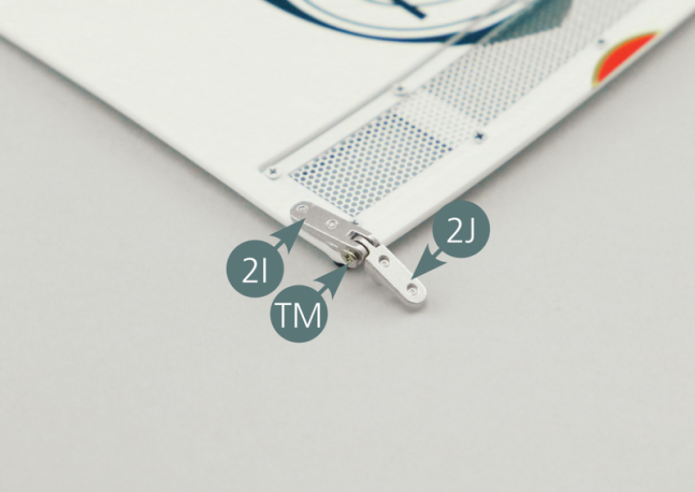

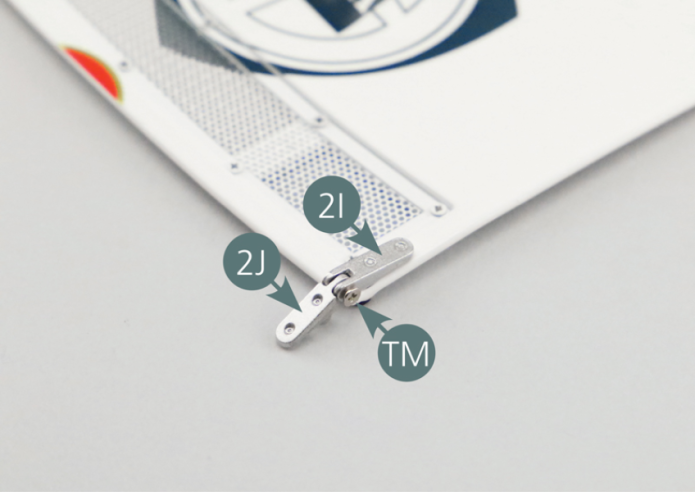

Installare gli anelli di sicurezza (2F) sui fissaggi (2E). Montare le cerniere (2J) sui cernieri (2I) e fissarle con una vite TM.

Passo 5

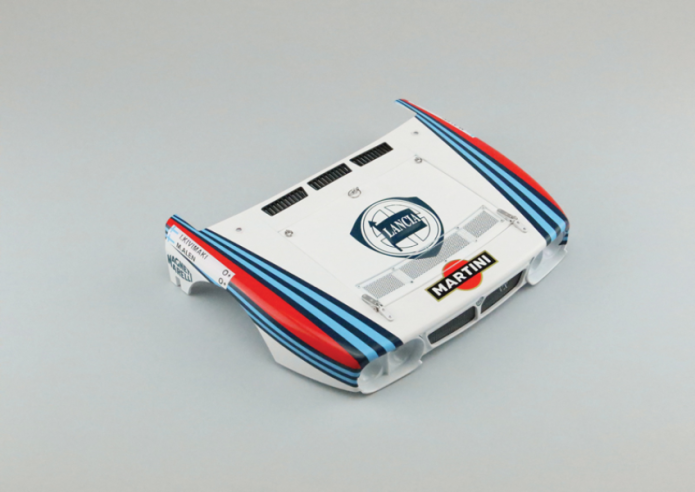

Cofano anteriore preassemblato.

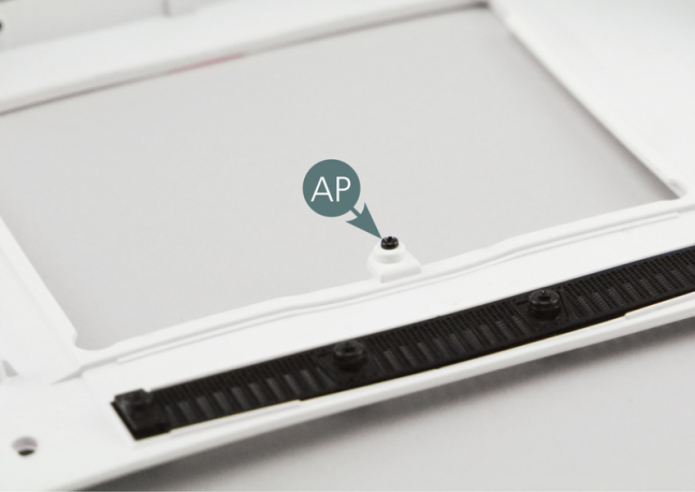

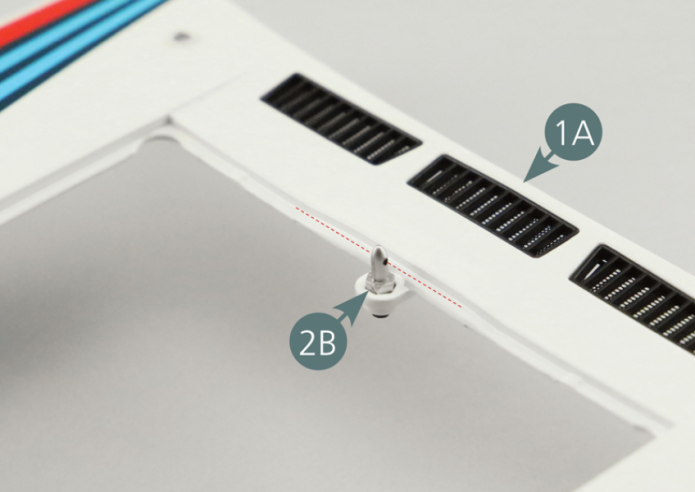

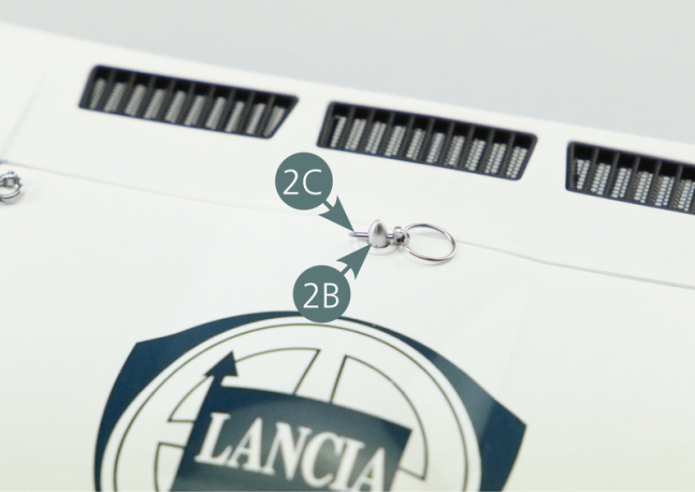

Allineare le aperture della chiusura centrale del cofano (2B) parallelamente al bordo della carrozzeria anteriore (1A) (linee tratteggiate rosse), inserirla nell'apposito incavo e fissarla con una vite AP.

Passo 6

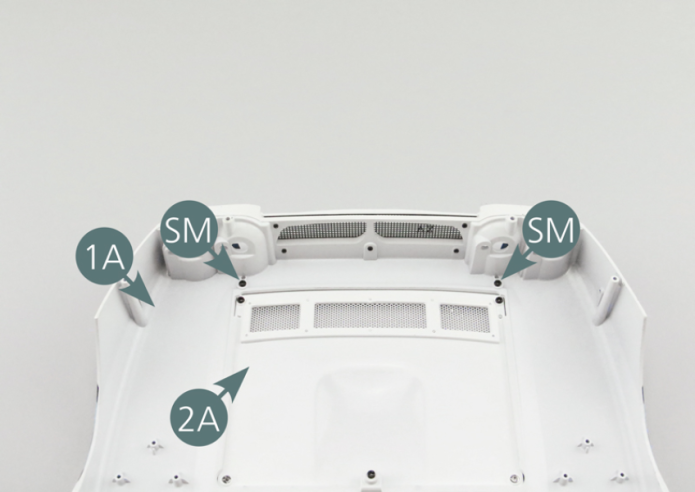

Montare il cofano anteriore (2A) sulla carrozzeria anteriore (1A) inserendo la chiusura centrale (2B) (freccia rossa). Fissare le cerniere (2J) alla carrozzeria anteriore (1A) con due viti SM.

Passo 7

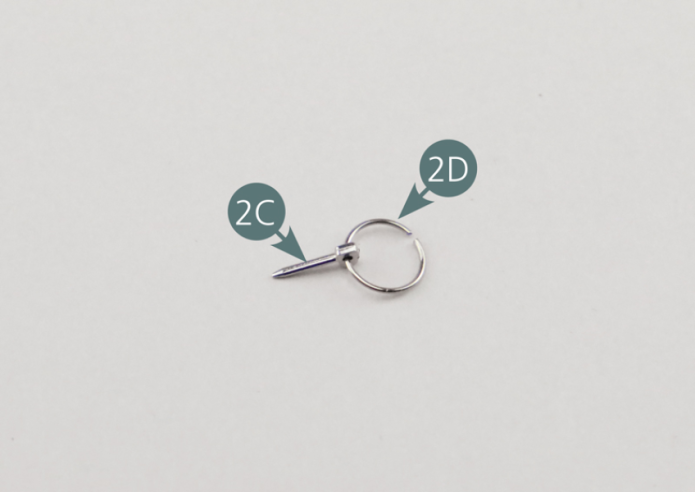

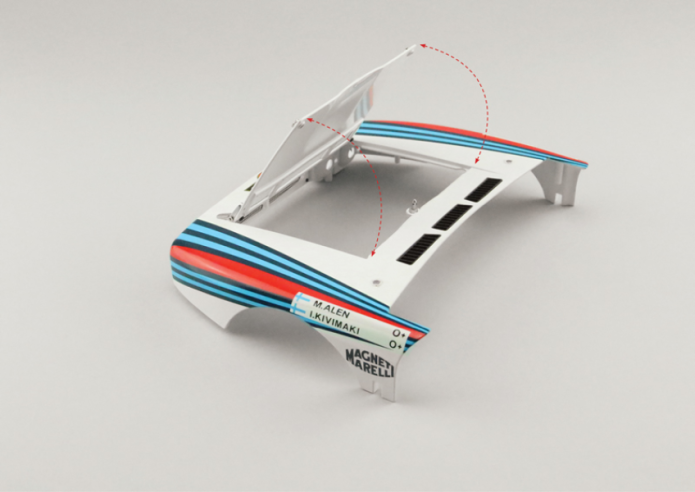

Montare l'anello di bloccaggio (2D) sul perno di bloccaggio (2C). Verificare che il cofano anteriore (2A) si apra e si chiuda correttamente (freccia blu).

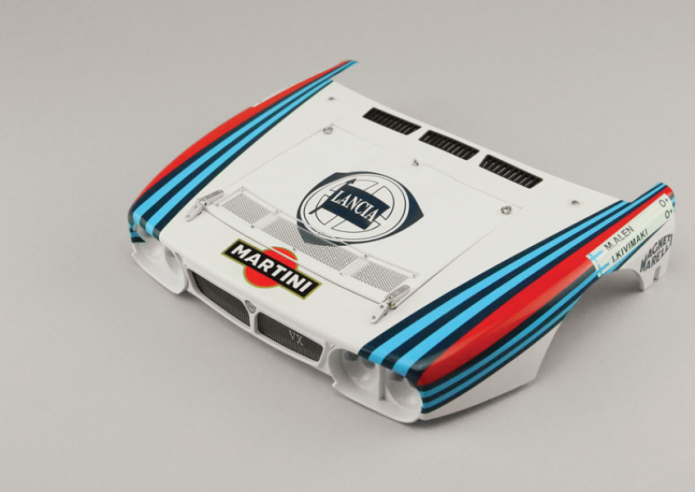

VISTA GENERALE

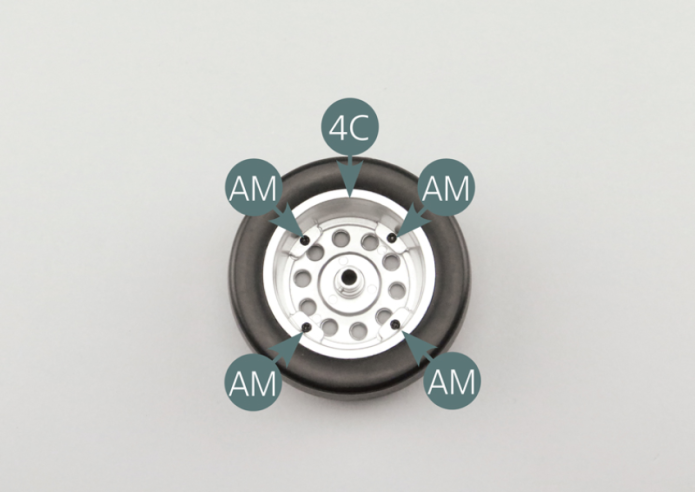

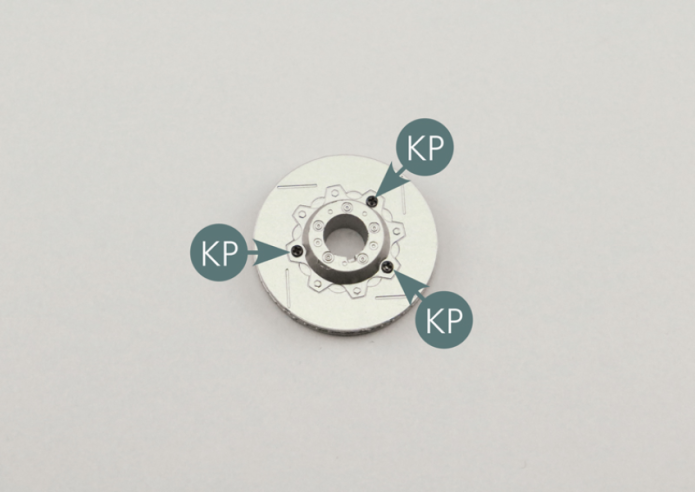

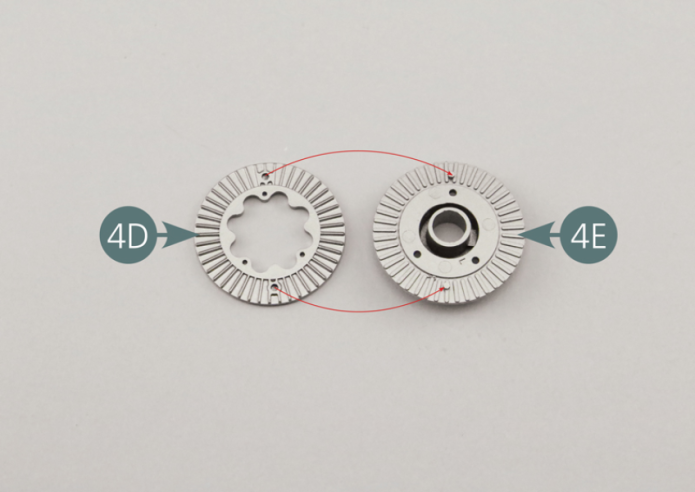

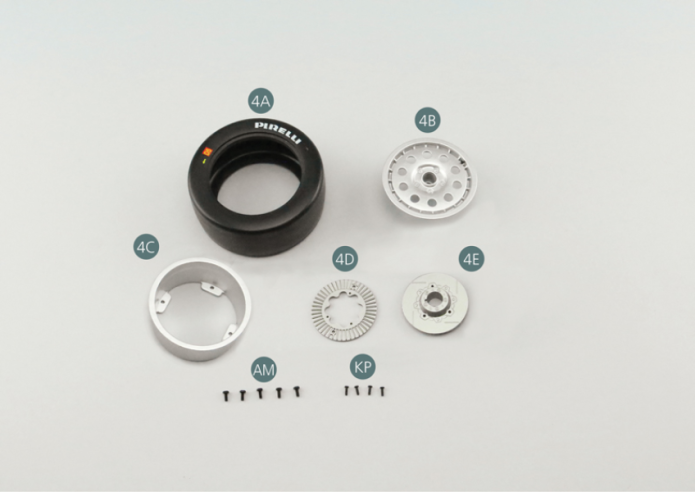

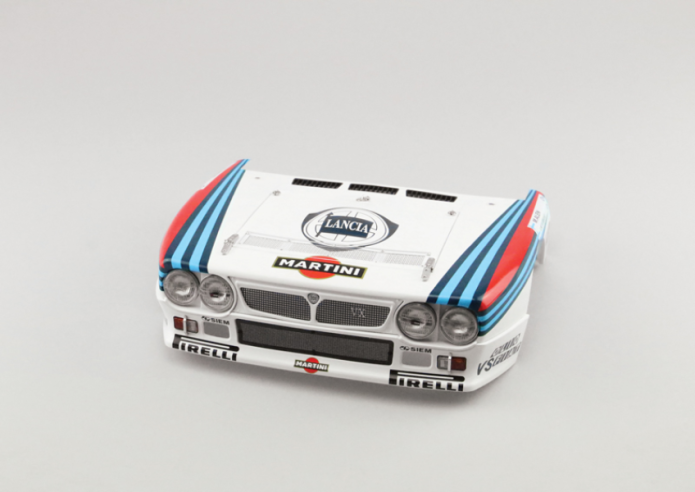

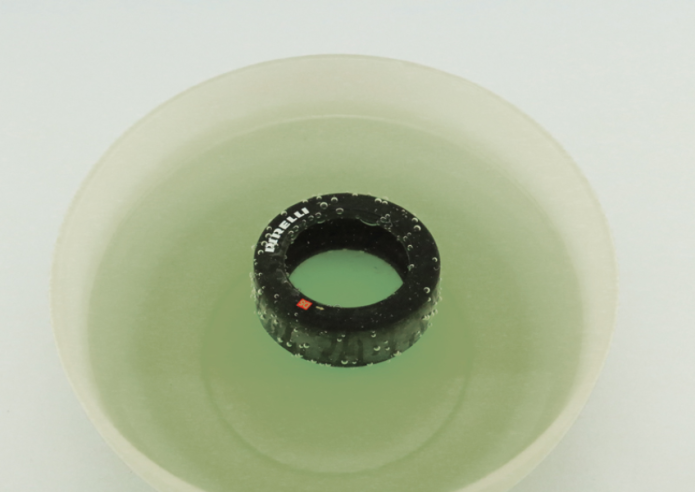

Kit 3 - MONTAGGIO DELLA RUOTA ANTERIORE E DEI FRENI A DISCO

Parts of kit

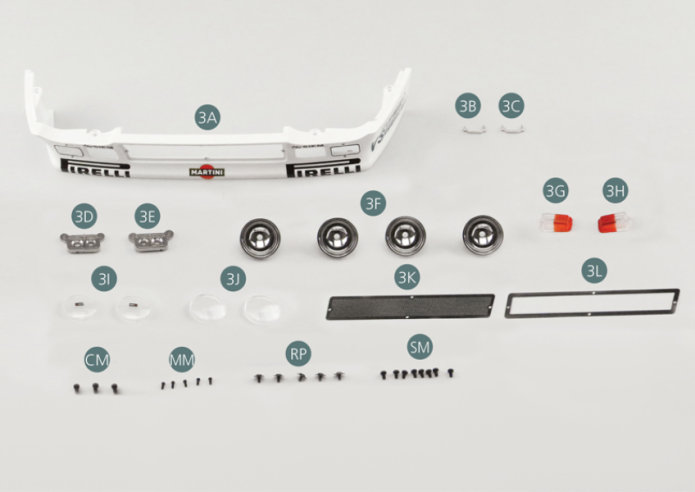

3A Paraurti anteriore
3B Supporto sinistro
3C Supporto destro
3D Riflettore intermittente sinistro
3E Riflettore intermittente destro
3F Riflettore del faro (x 4)
3G Luce intermittente sinistra
3H Luce intermittente destra
3I Lente del proiettore interno (x 2)
3J Lente del proiettore esterno (x 2)
3K Griglia di aspirazione dell'aria
3L Telaio
Vite RP M 1,7 x 3 x 5,5 mm (x5)
Vite CM M 2,0 x 4 mm (x 3)
Vite MM M 1,2 x 3 mm (x 5)
Vite SM M 1,7 x 3 mm (x 8)

3A Paraurti anteriore 3B Supporto sinistro 3C Supporto destro 3D Riflettore intermittente sinistro 3E Riflettore intermittente destro 3F Riflettore del faro (x 4) 3G Luce intermittente sinistra 3H Luce intermittente destra 3I Lente del proiettore interno (x 2) 3J Lente del proiettore esterno (x 2) 3K Griglia di aspirazione dell'aria 3L Telaio Vite RP M 1,7 x 3 x 5,5 mm (x5) Vite CM M 2,0 x 4 mm (x 3) Vite MM M 1,2 x 3 mm (x 5) Vite SM M 1,7 x 3 mm (x 8)

Passo 1

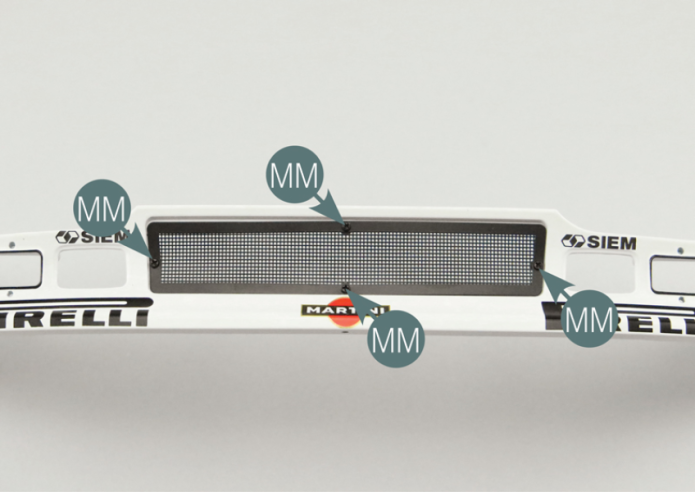

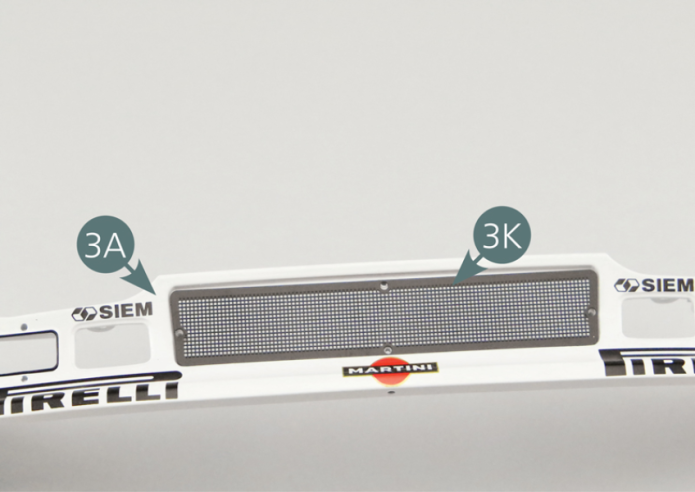

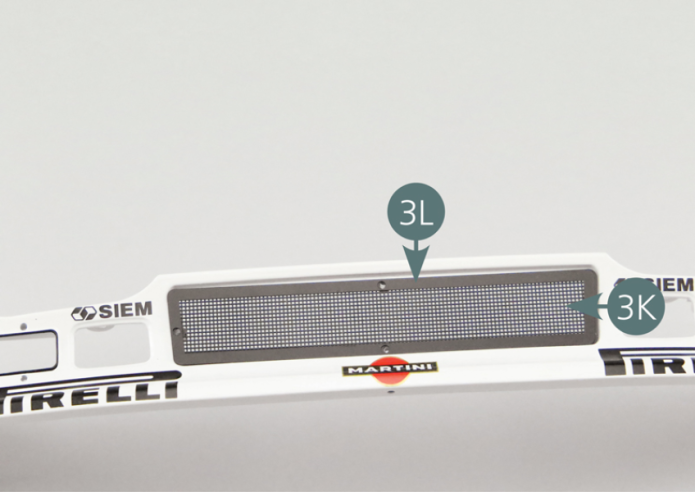

installare la griglia di aspirazione dell'aria (3K) sul paraurti anteriore (3A). Quindi montare il telaio (3L) sulla parte superiore e fissarlo con quattro viti MM.

Passo 2

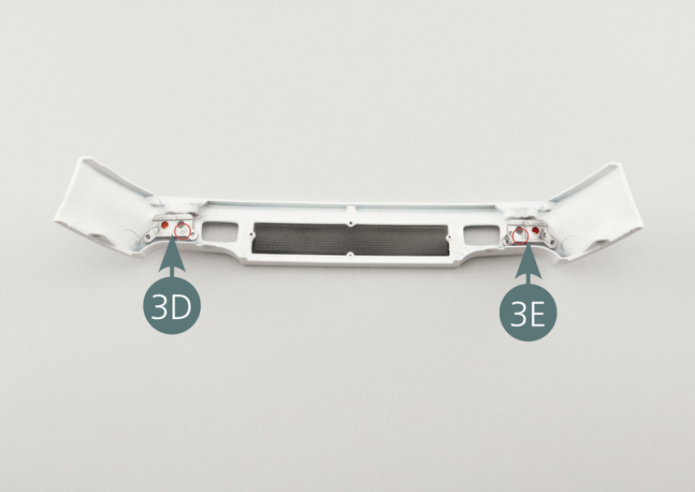

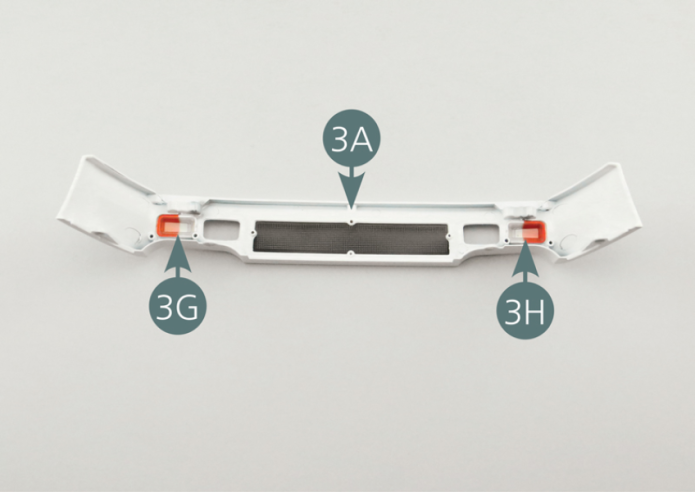

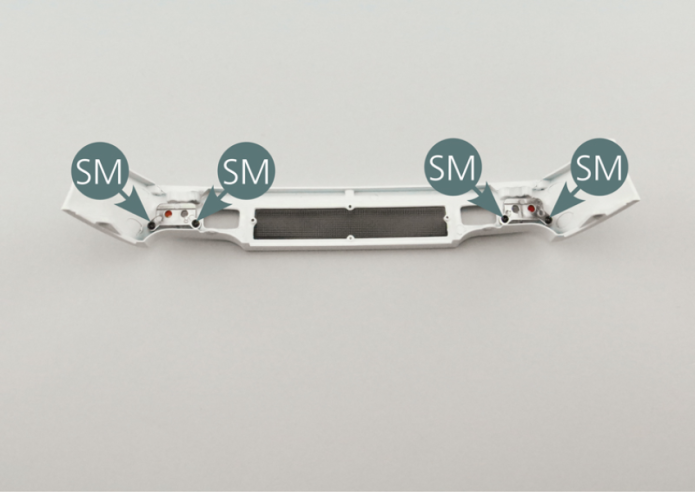

Montare la luce intermittente destra (3H) e sinistra (3G) sul paraurti anteriore (3A). Posizionare quindi i riflettori destro (3E) e sinistro (3D) sulla parte superiore e fissarli con due viti MM.

Passo 3

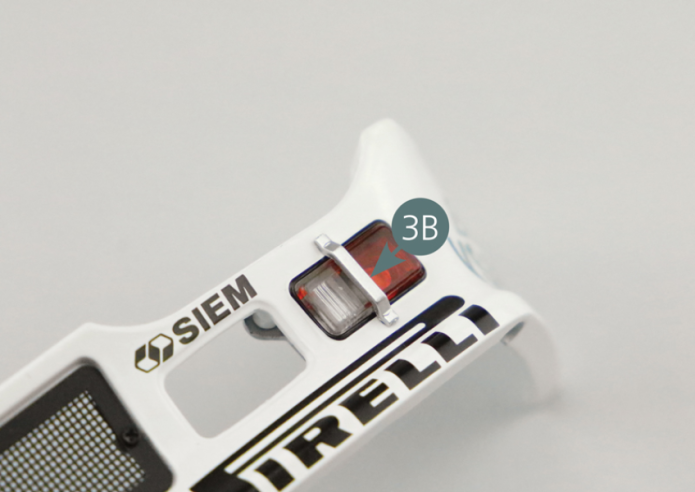

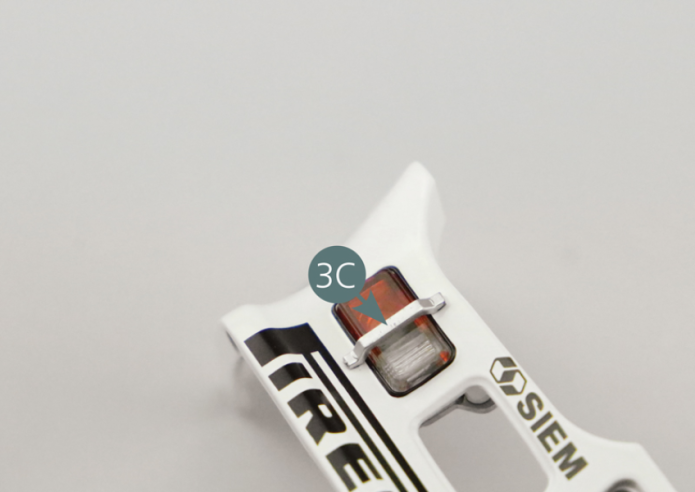

Montare il supporto destro (3C) sul paraurti anteriore (3A), sopra la luce intermittente destra (3H). Verificare il corretto orientamento dei bordi inclinati (freccia rossa). Montare il supporto sinistro (3B) sul paraurti anteriore (3A), sopra la luce intermittente sinistra (3G). Verificare il corretto orientamento dei bordi inclinati (freccia rossa).

Passo 4

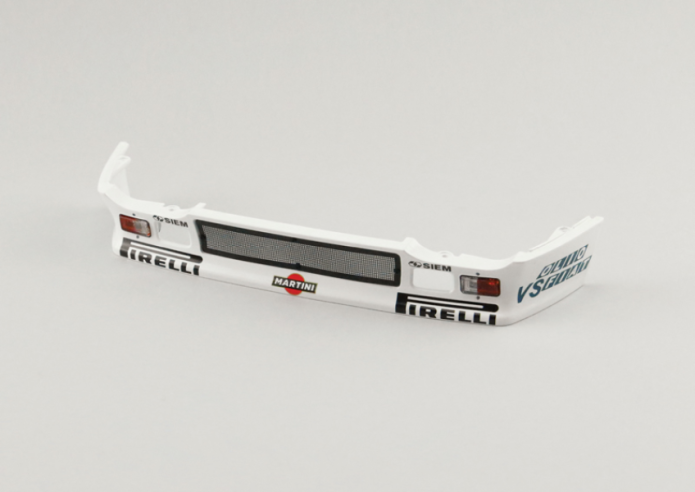

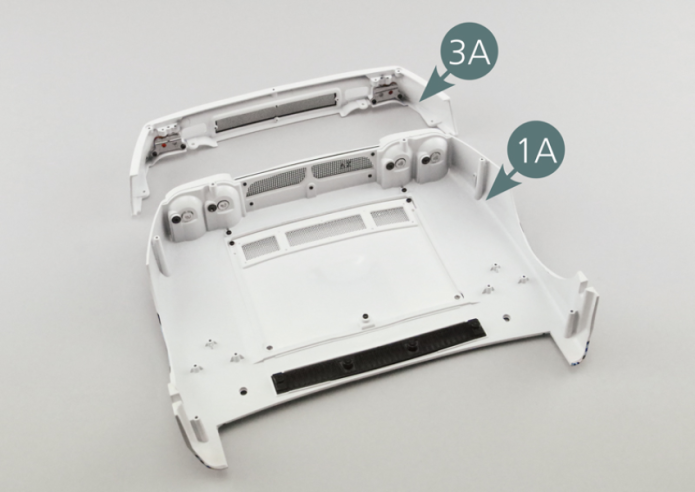

Paraurti anteriore preassemblato

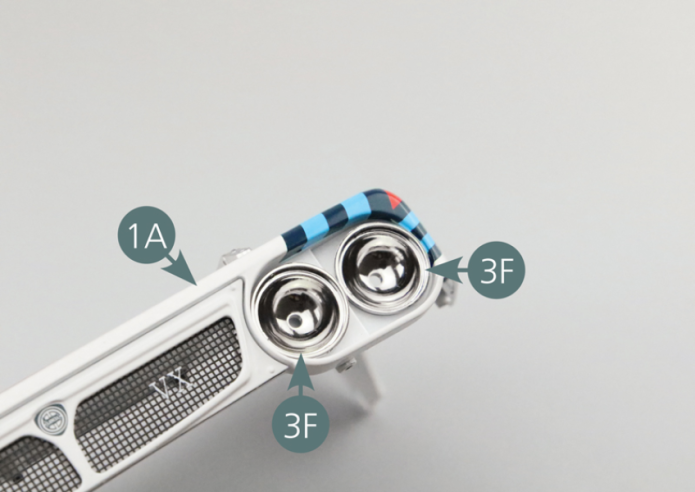

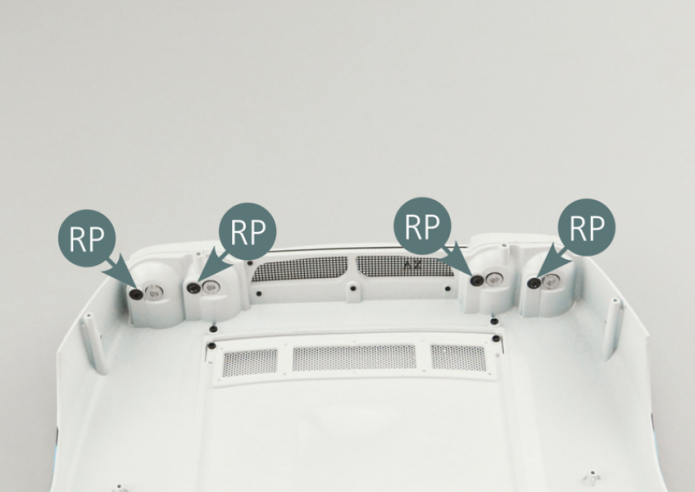

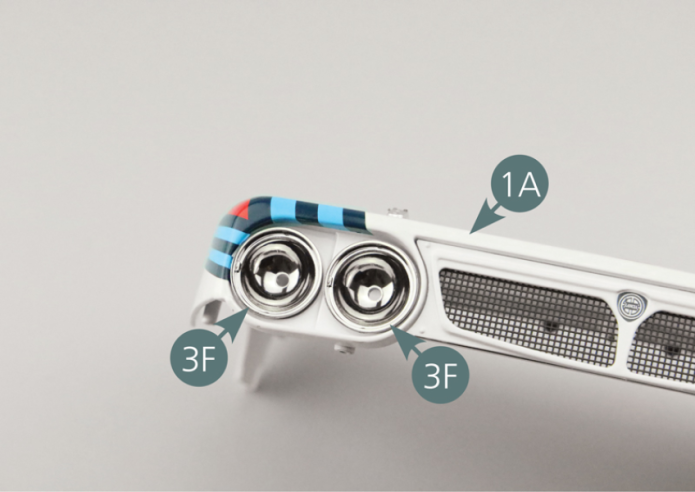

Posizionare i quattro riflettori dei fari (3F) nella griglia della carrozzeria anteriore (1A) e fissarli con le quattro viti RP.

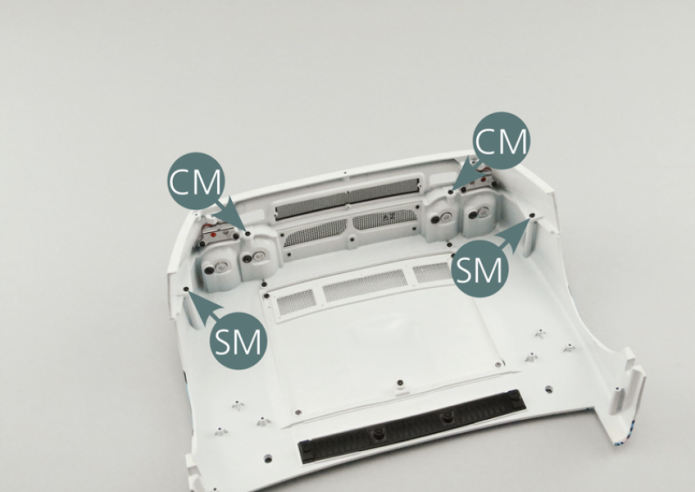

Passo 5

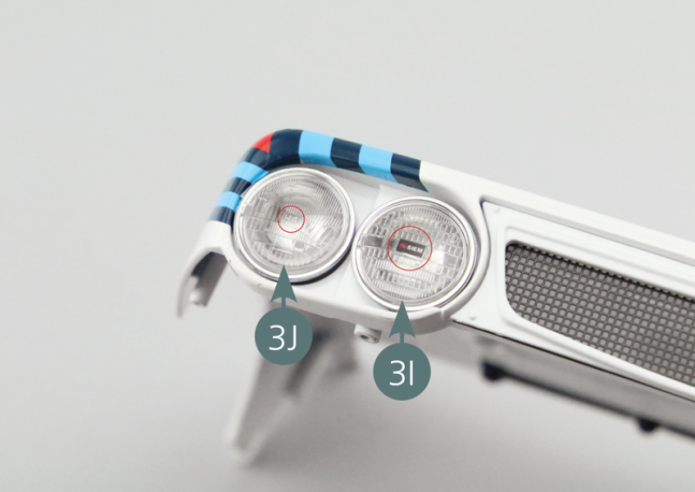

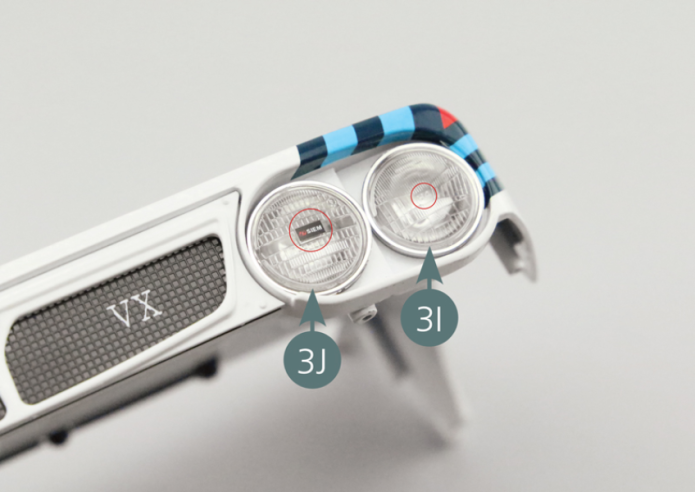

Montare una lente del proiettore esterno (3J) e una lente del proiettore interno (3I) sui due riflettori del faro (3F) situati a destra della griglia. Montare una lente del proiettore esterno (3J) e una lente del proiettore interno (3I) sui due riflettori del faro (3F) a sinistra della griglia.
