Box 1

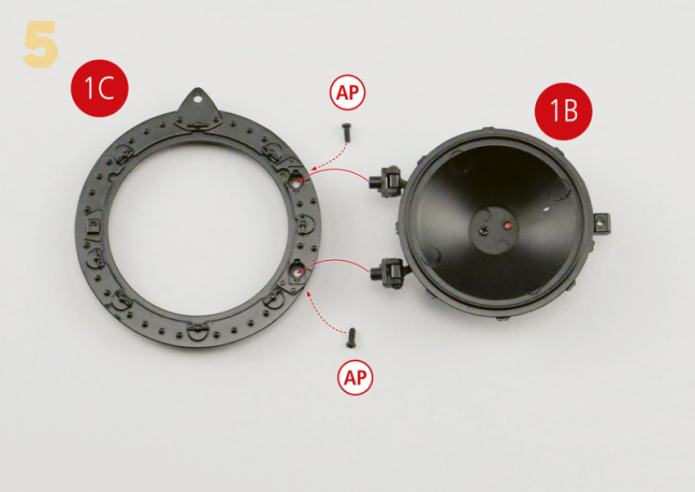

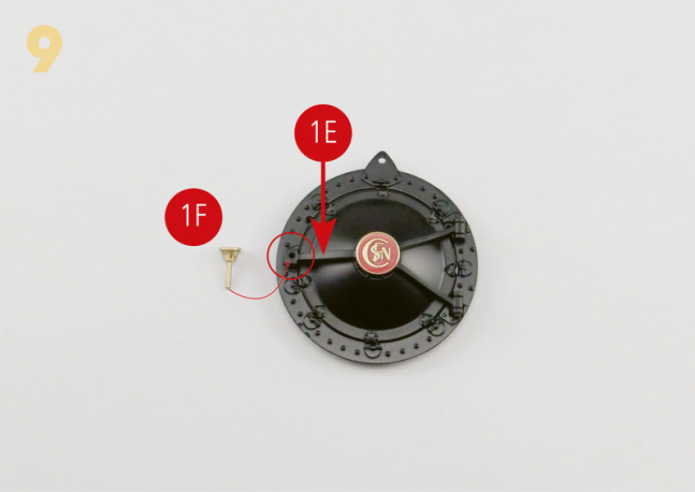

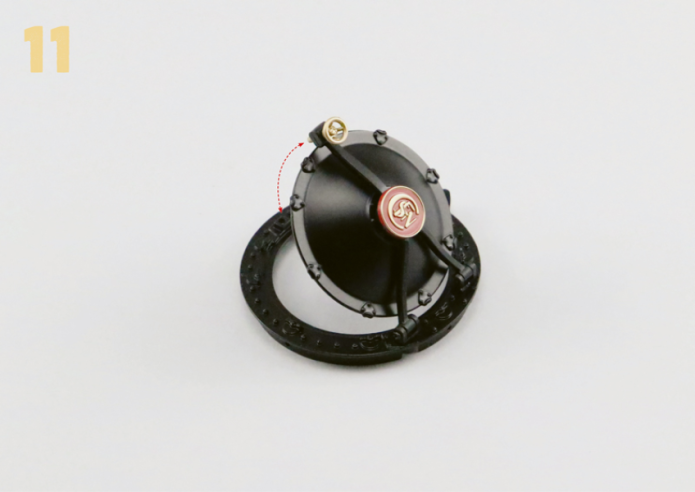

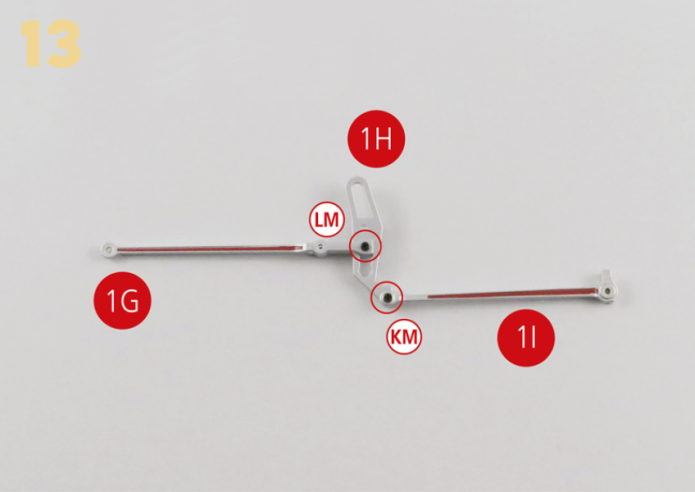

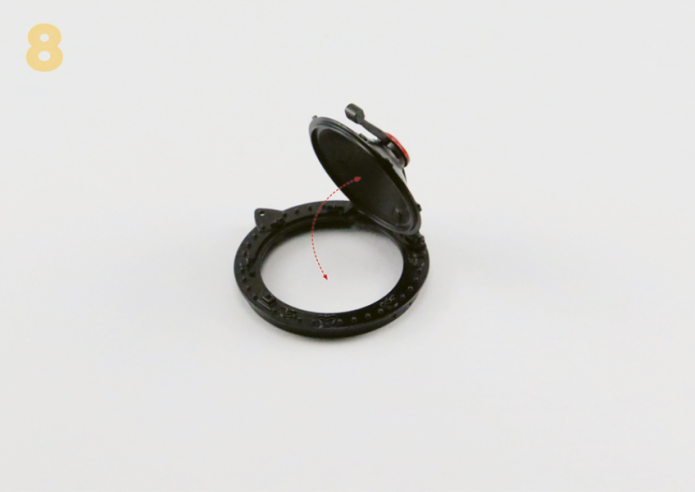

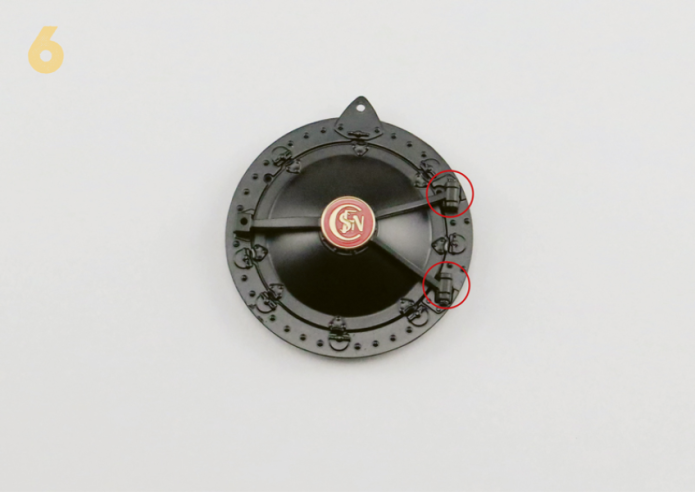

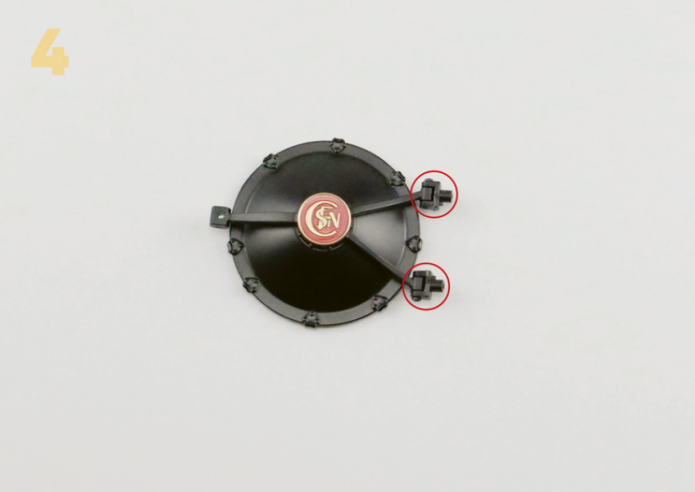

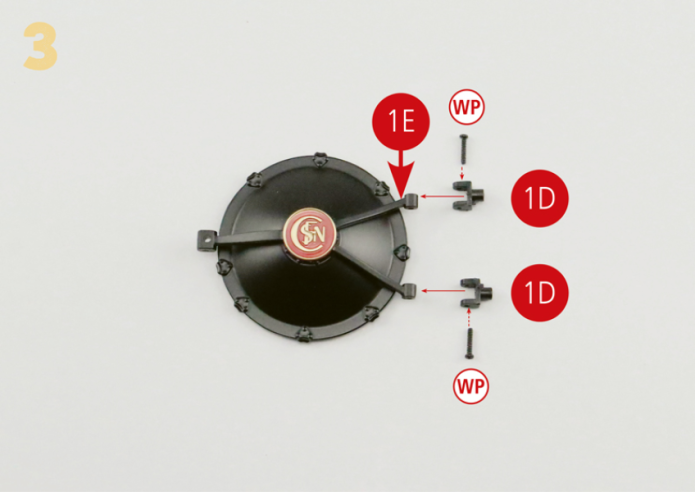

Kit 1 - Montaggio della porta della focolare e del comando di distribuzione

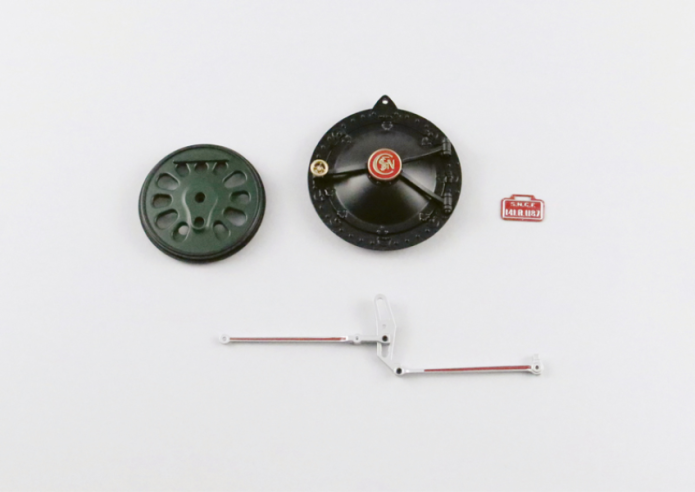

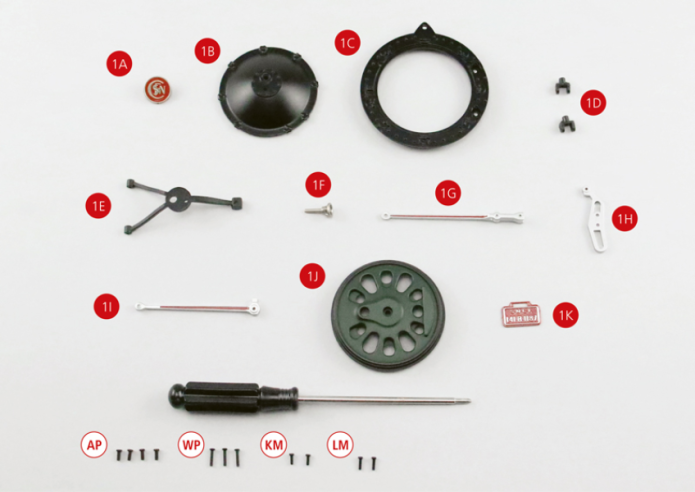

Parts of kit

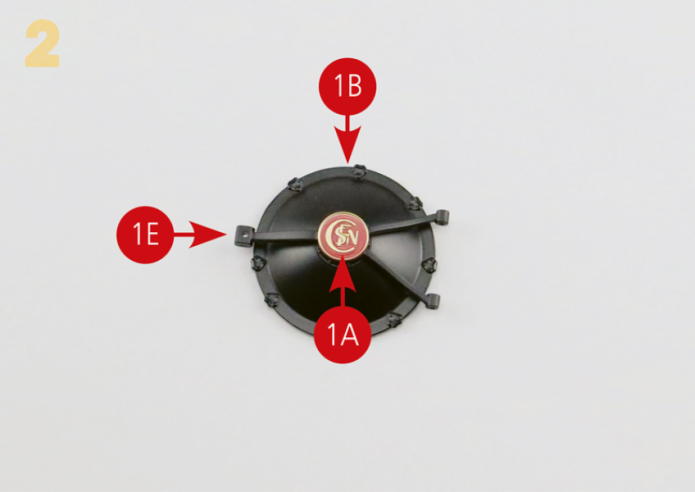

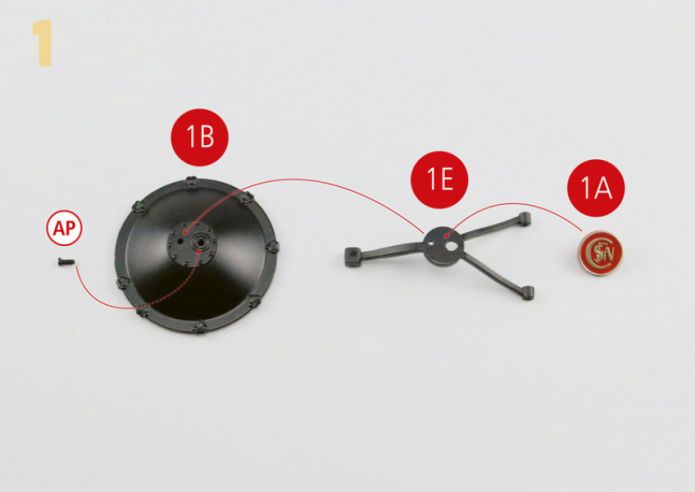

- 1A Targhetta SNCF
- 1B Porta della focolare
- 1C Telaio della porta
- 1D Cerniere (x 2)
- 1E Rinforzo della porta

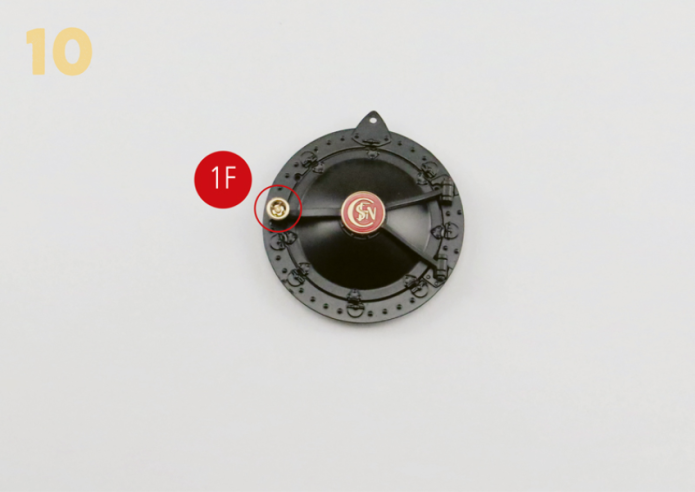

- 1F Maniglia di chiusura

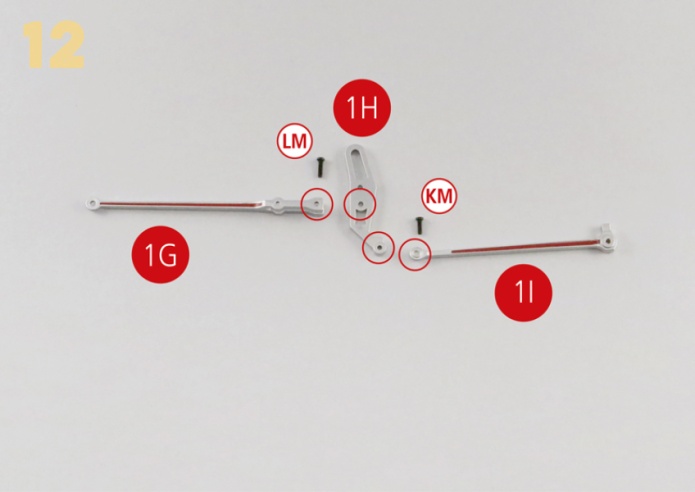

- 1G Barra di comando della distribuzione
- 1H Scorrimento di distribuzione
- 1I Asta eccentrica
- 1J Ruota motrice tipo Boxpok
- 1K Targhetta di identificazione

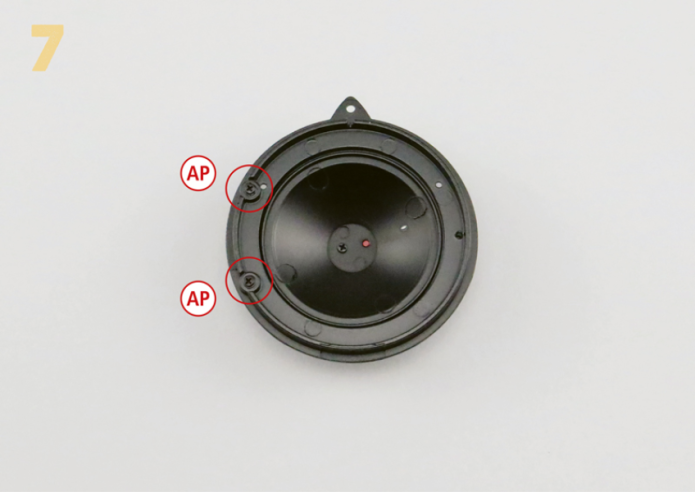

- Vite AP M1,7 x4mm (x 4)
- Vite KM M1,4 x4mm (x 2)
- Vite LM M1,4 x5mm (x 2)
- Vite WP M 1,4 x7 mm (x 3)
- Cacciavite a croce Phillips
Step 1
VISTA GENERALE

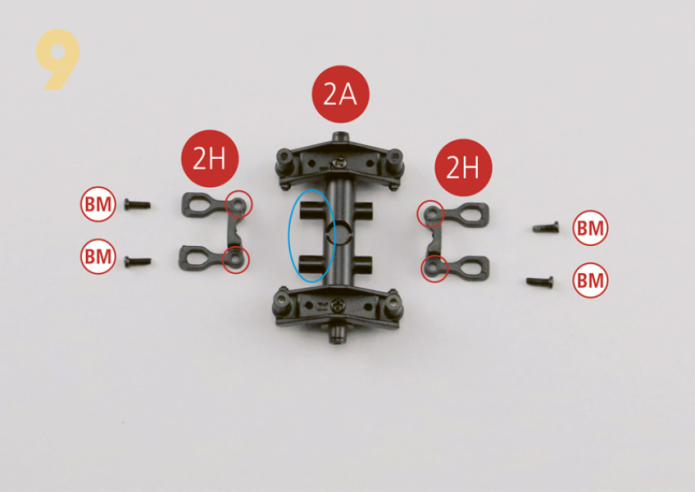

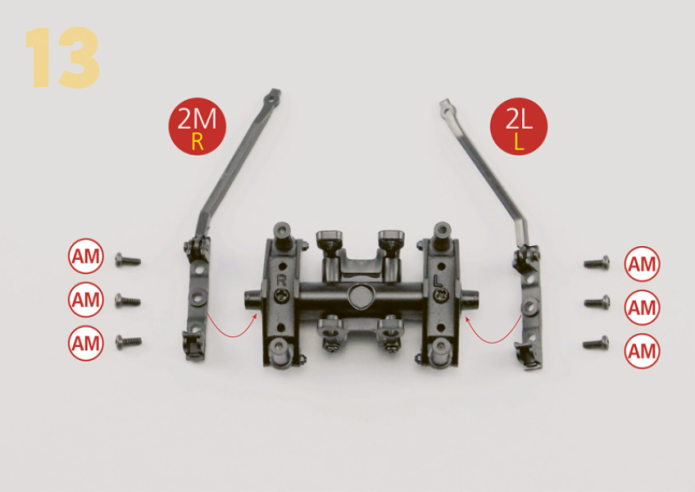

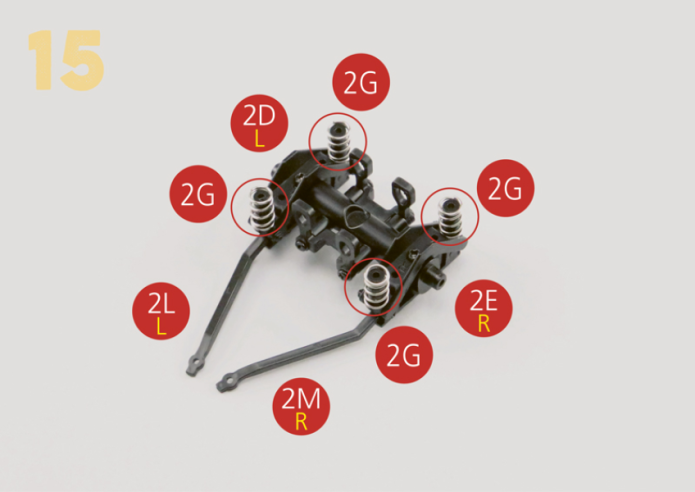

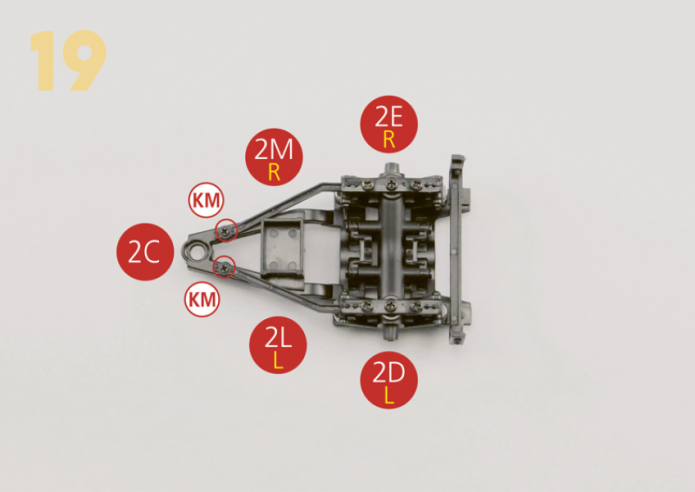

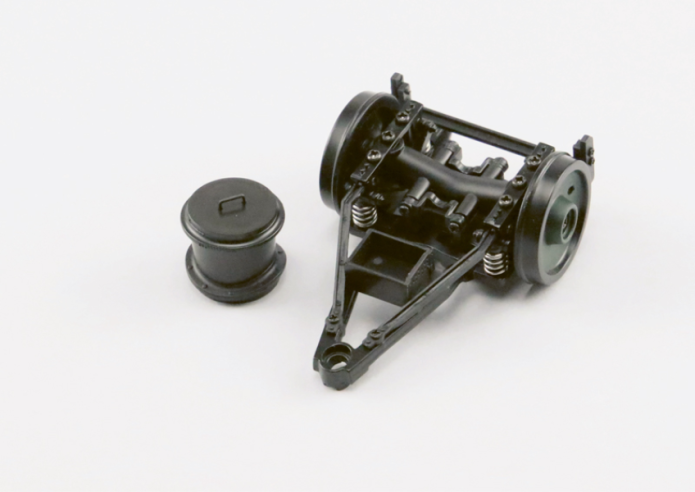

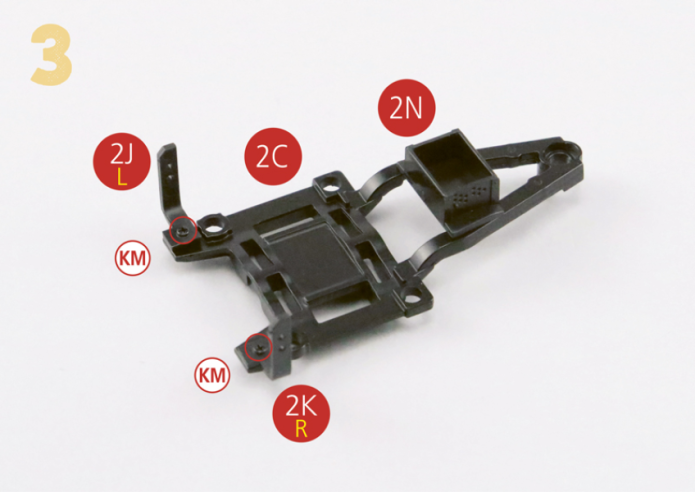

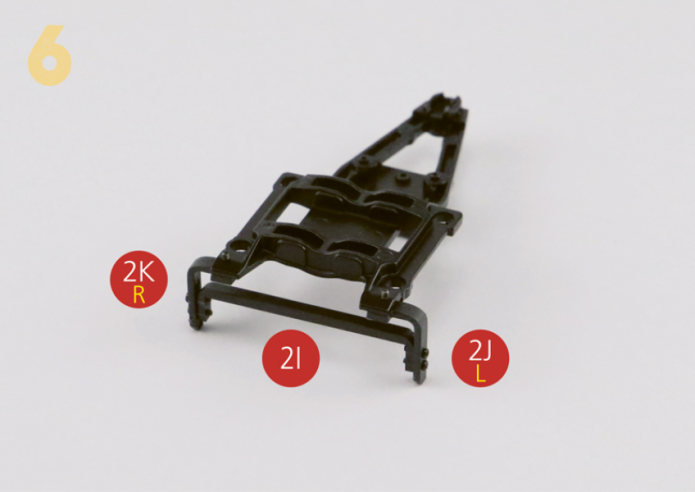

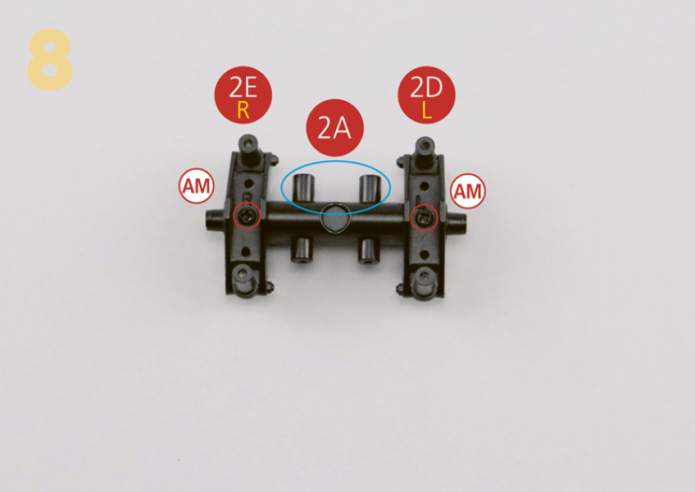

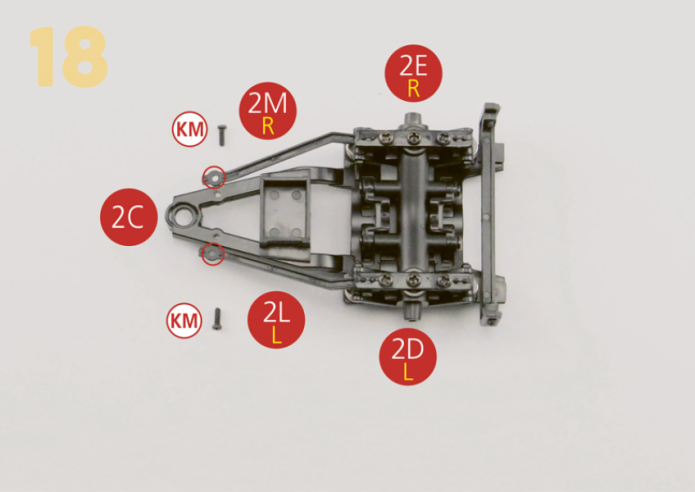

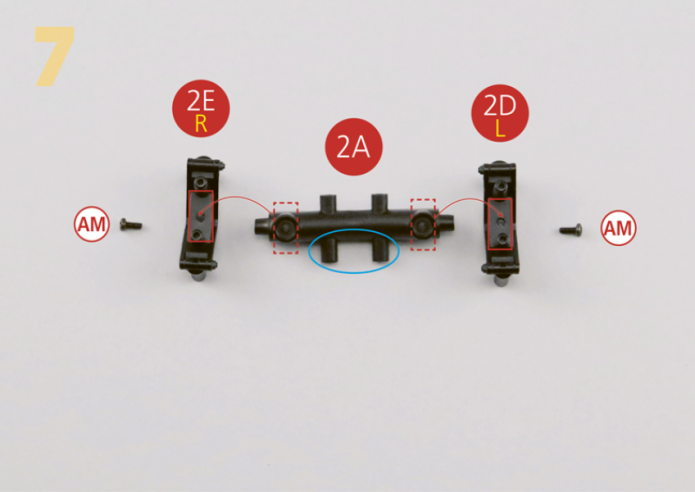

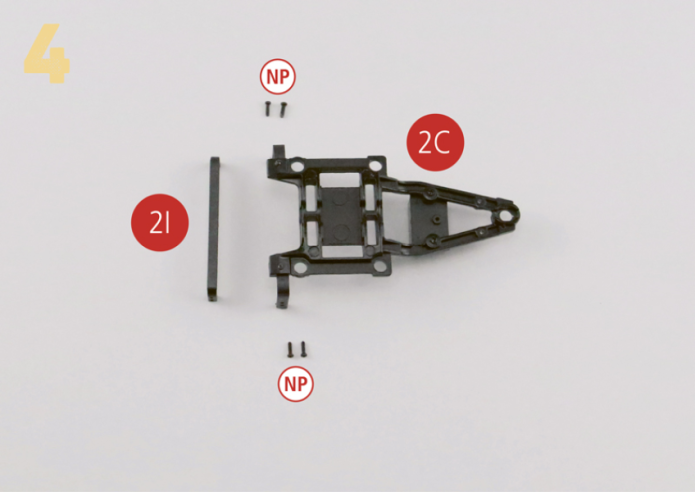

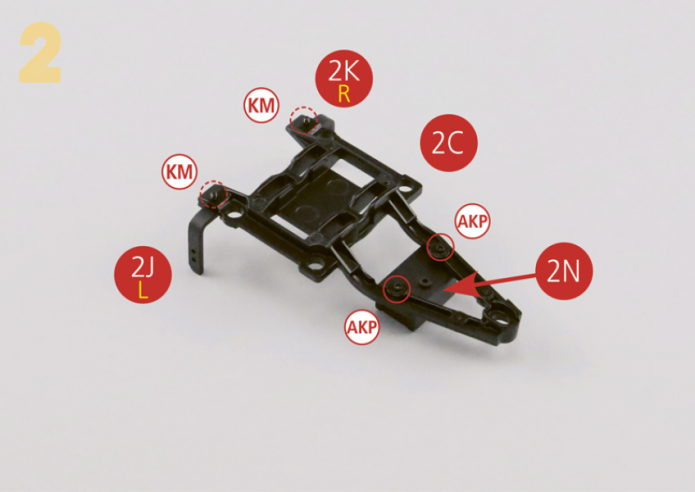

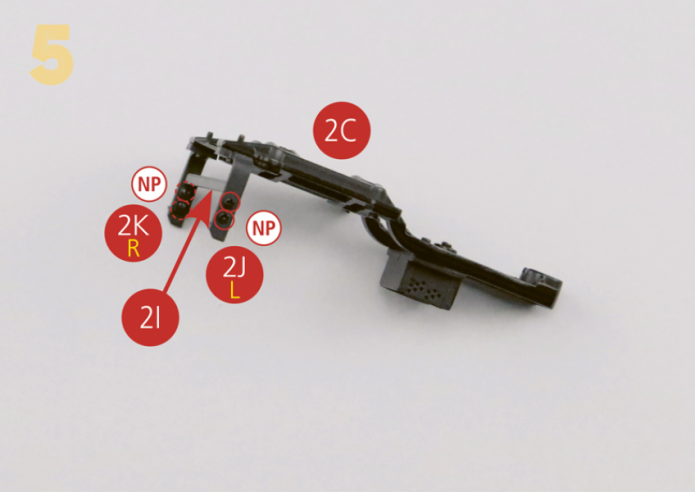

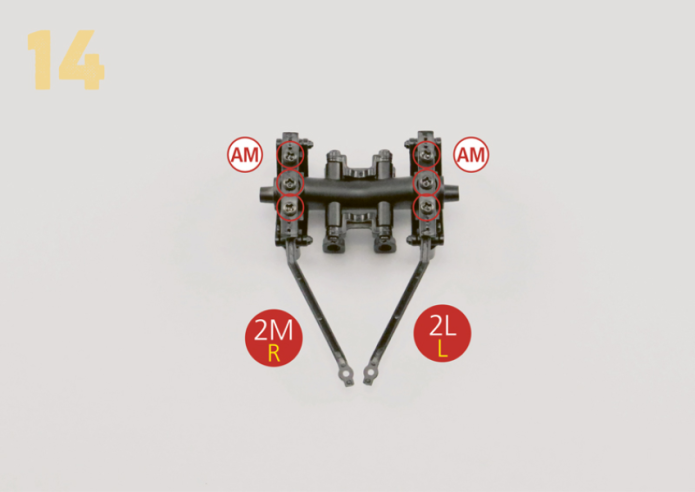

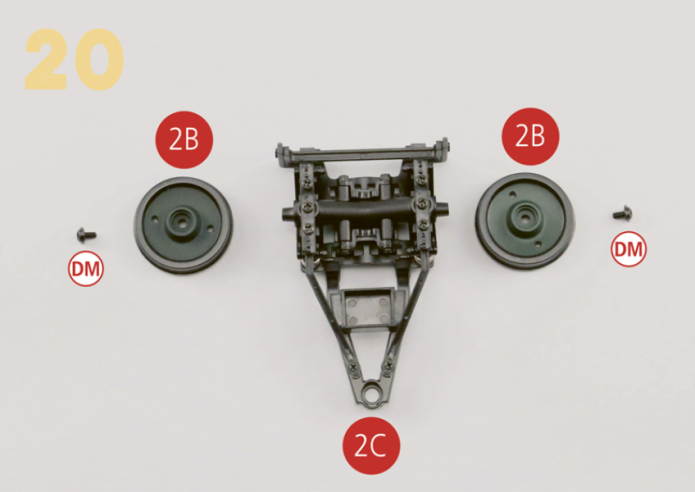

Kit 2 - Assemblaggio del bissel anteriore e del camino

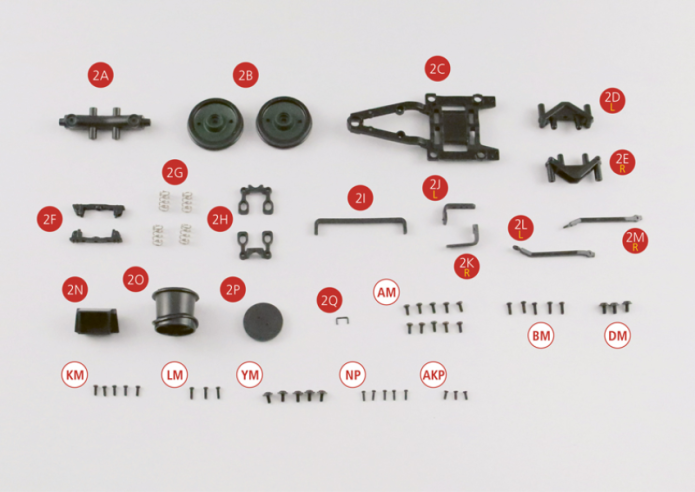

Parts of kit
- 2A Falso asse
- 2B Ruote

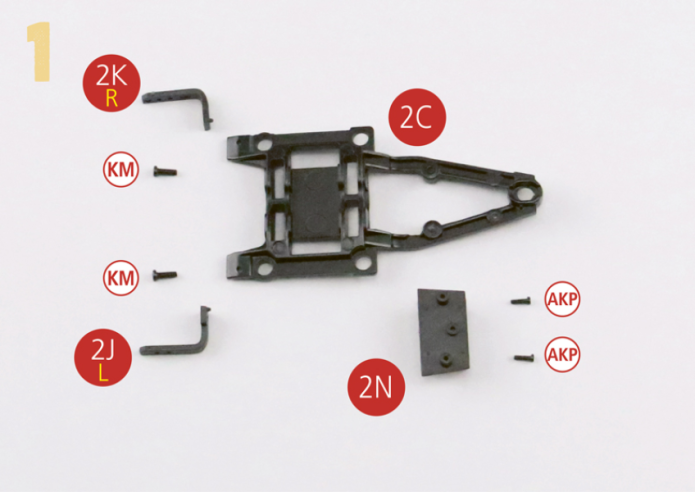

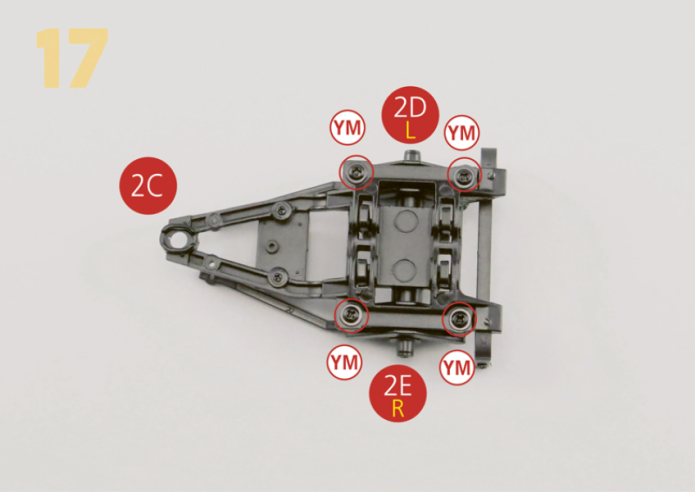

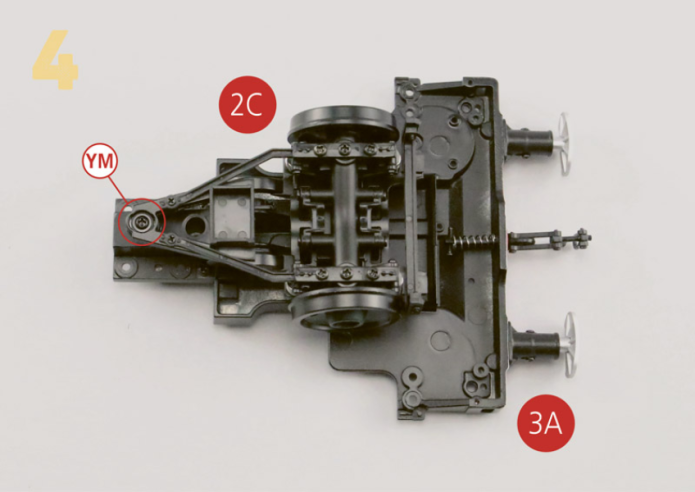

- 2C Telaio Bissel anteriore
- 2D Rinforzo sospensione sinistra (L)
- 2E Rinforzo sospensione destra (R)
- 2F Rinforzo Bissel inferiore 2G Molla (x4)

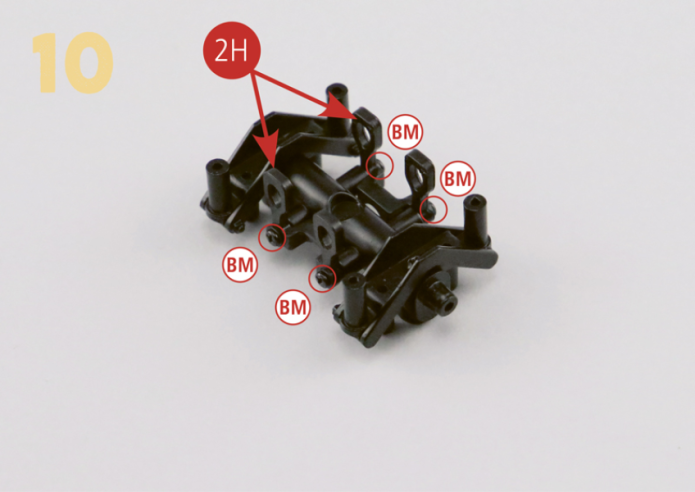

- 2H Sospensioni
- 2I Parafanghi di rinforzo
- 2J Parafango sinistro (L)
- 2K Parafango destro (R)

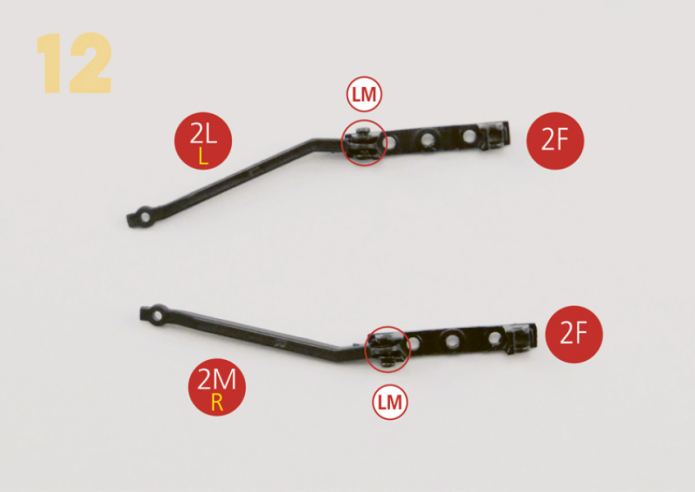

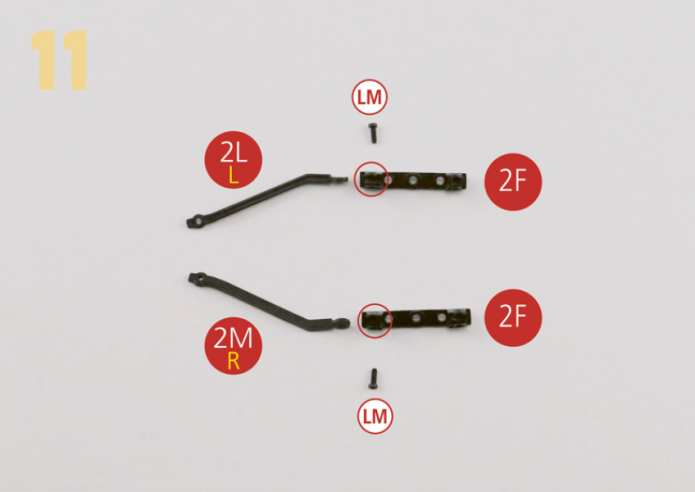

- 2L Barra di rinforzo sinistra (L)
- 2M Barra di rinforzo destra (R)
- 2N Zavorra Bissel

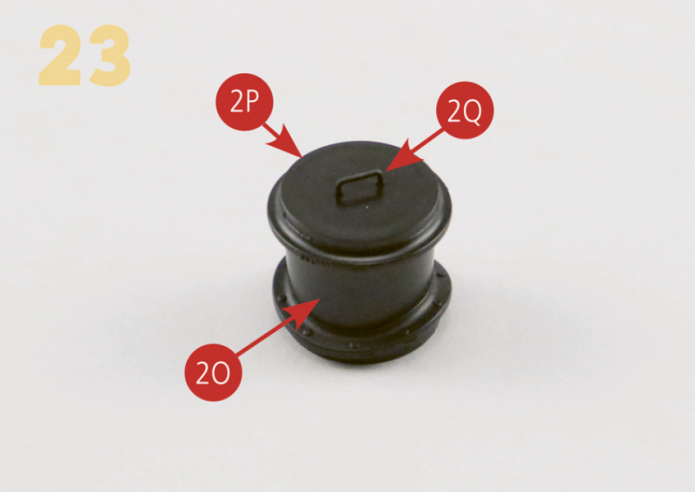

- 2O Camino
- 2P Coperchio per camino
- 2Q Maniglia del coperchio del camino
- Vite AKP M1.4 x4mm (x 3)
- Vite AM M1.7 x4mm (x10)
- Vite BM M1.7 x5mm (x5)
- Vite DM M2,3 x4 mm (x 3)
- Vite KM M1.4x4mm (x5)
- Vite LM M1,4 x 5 mm (x 3)
- Vite NP M1.2 x4mm (x5)
- Vite YM M1.7x5x5mm (x5)
Step 1
VISTA GENERALE

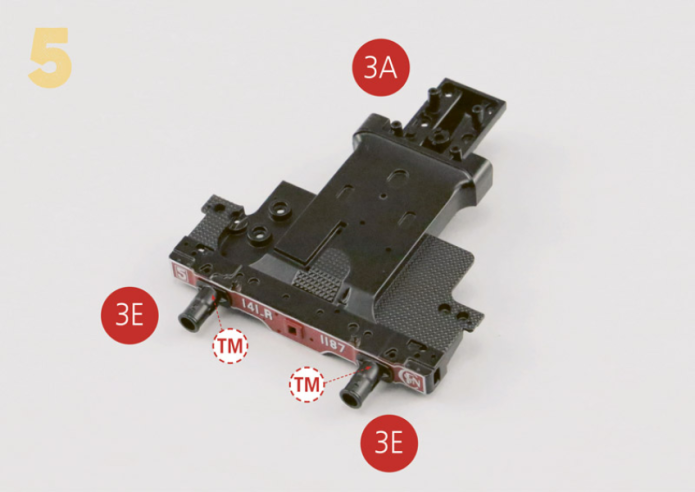

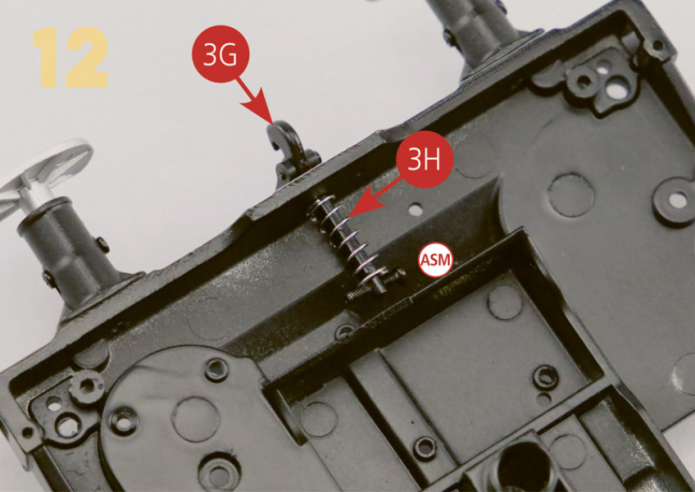

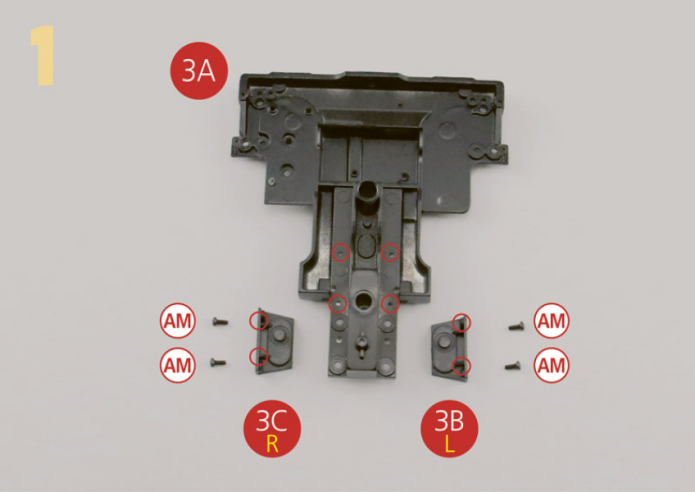

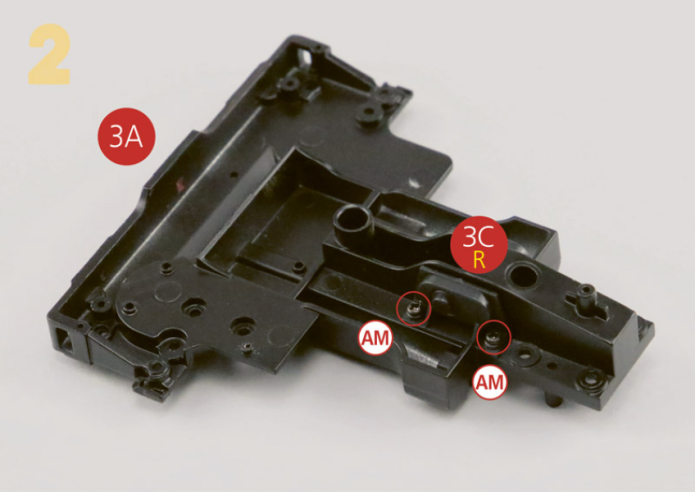

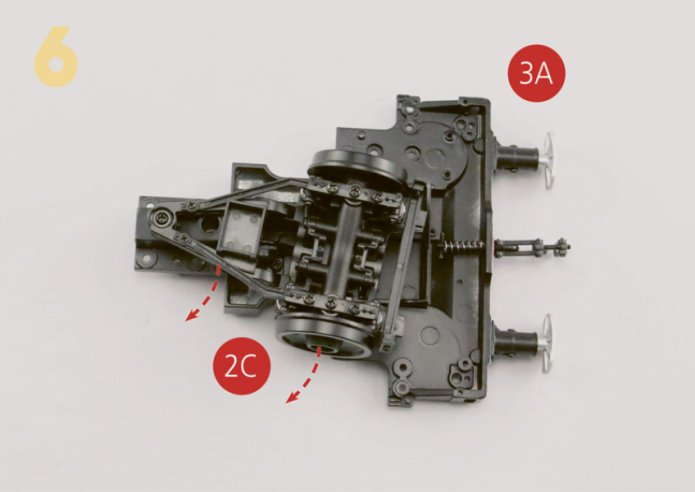

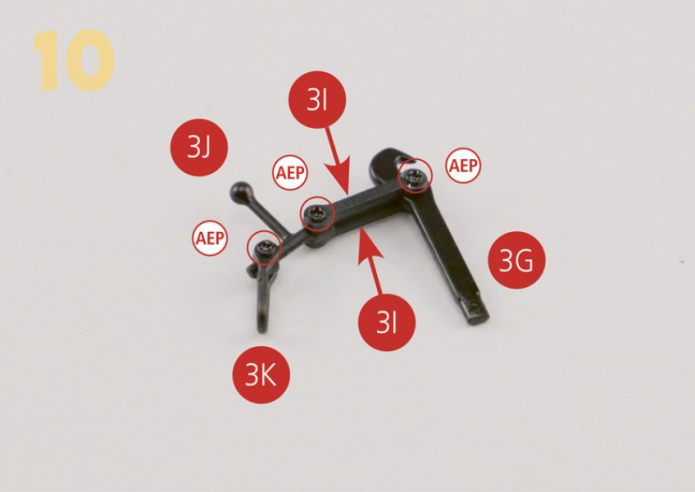

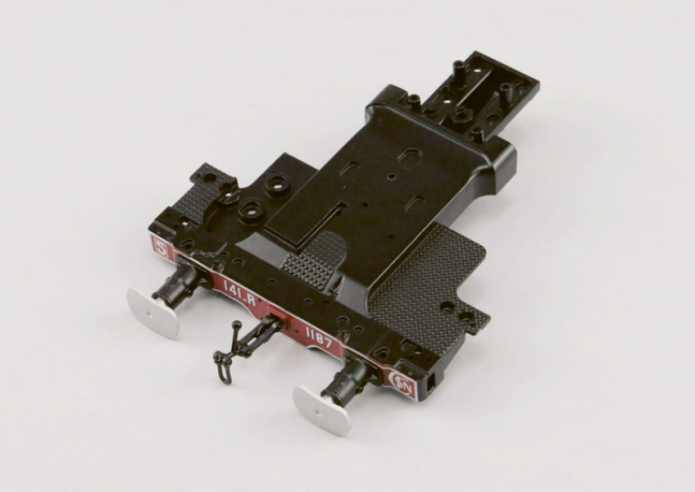

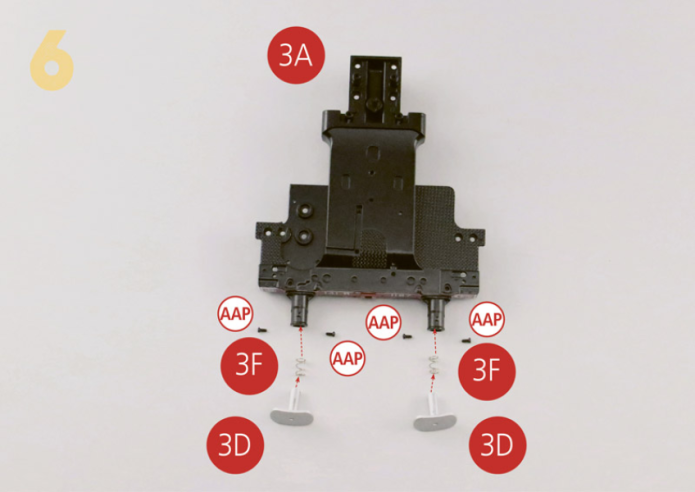

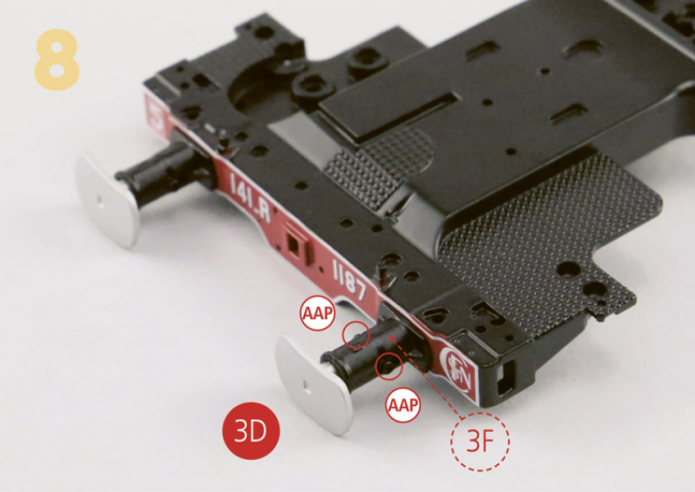

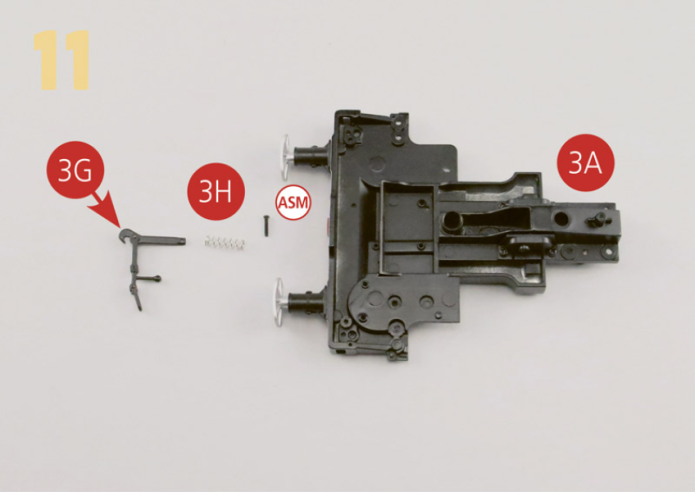

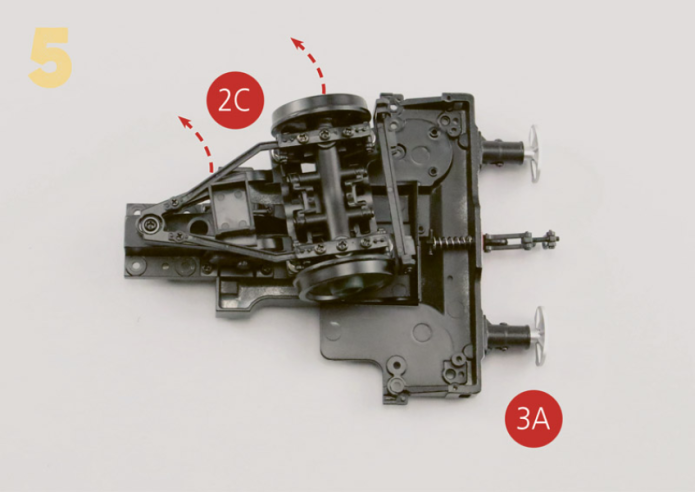

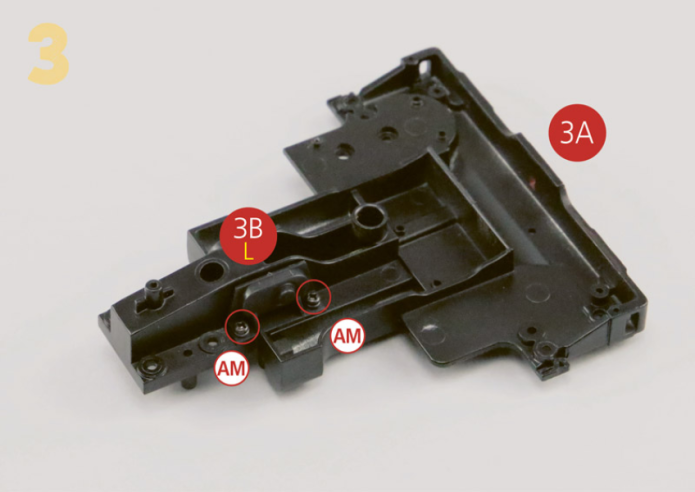

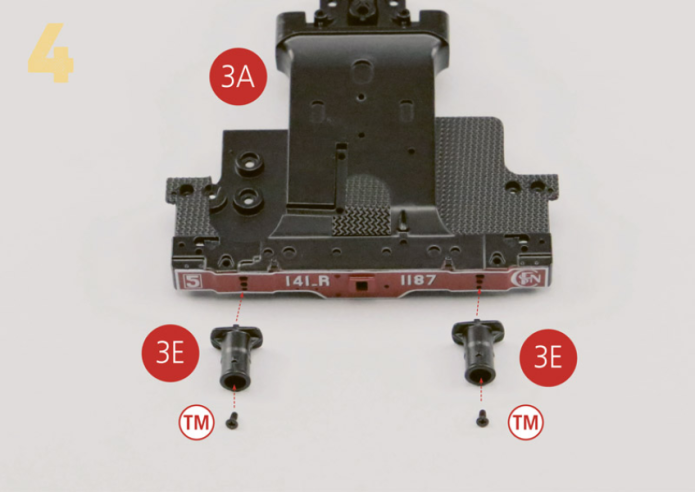

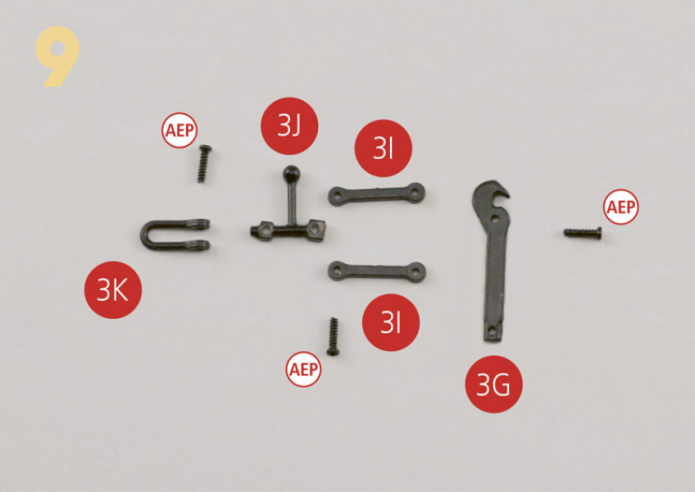

Kit 3 - Montaggio del paraurti e traversa paratia

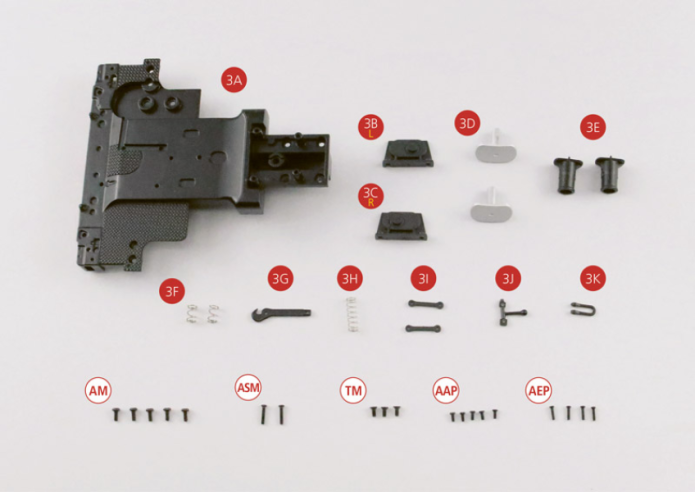

Parts of kit
- 3A Piastra trasversale del paraurti
- 3B Supporto sinistro (L)
- 3C Supporto destro (R)

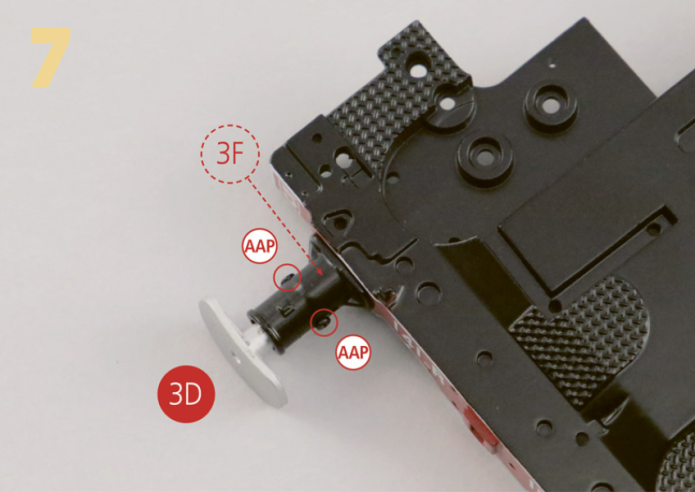

- 3D Paraurti (x 2)
- 3E Molla del paraurti (x 2)
- 3F Molla del paraurti (x 2)
- 3G Gancio di trazione
- 3H Molla del gancio di trazione
- 3I Flangia (x 2)
- 3J Tenditore a vite 3K Grillo
- Vite AAP M1,4 x3mm (x 5)
- Vite AEP M1,2 x5 mm (x 4)
- Vite AM M1,7 x4 mm (x 5)
- Vite ASM M1,4 x7 mm (x 2)
- Vite TM M1,7 x4 mm (x 3)
Step 1
VISTA GENERALE

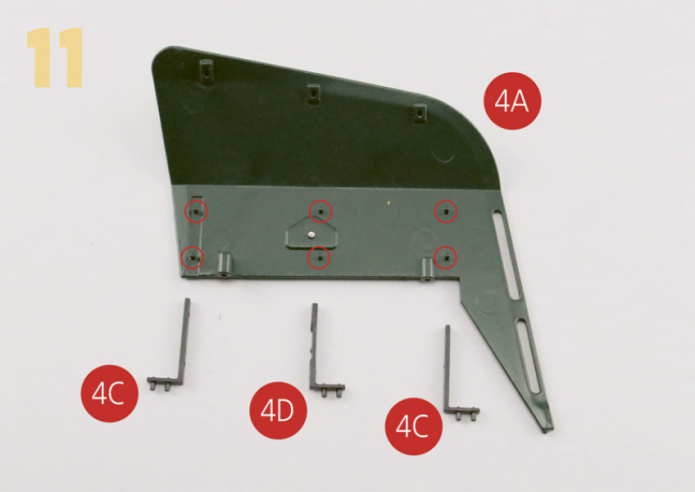

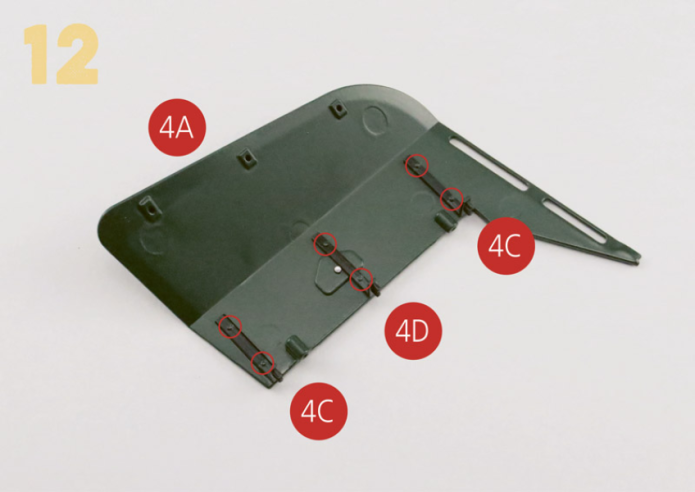

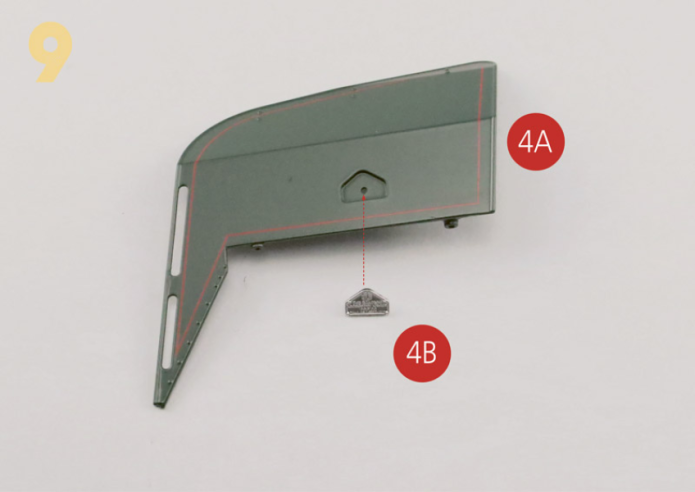

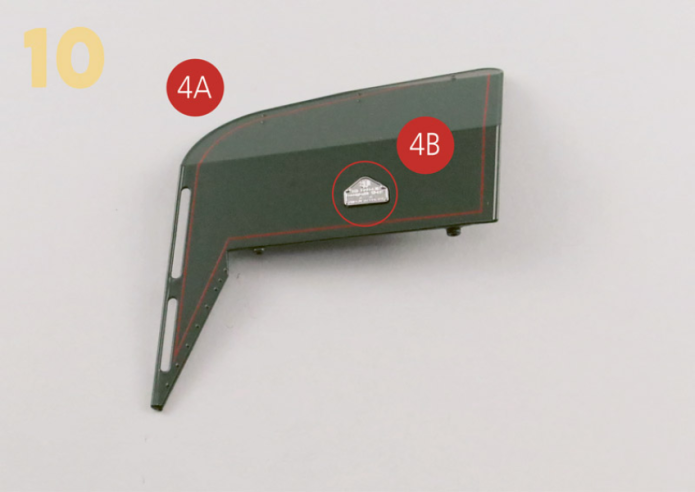

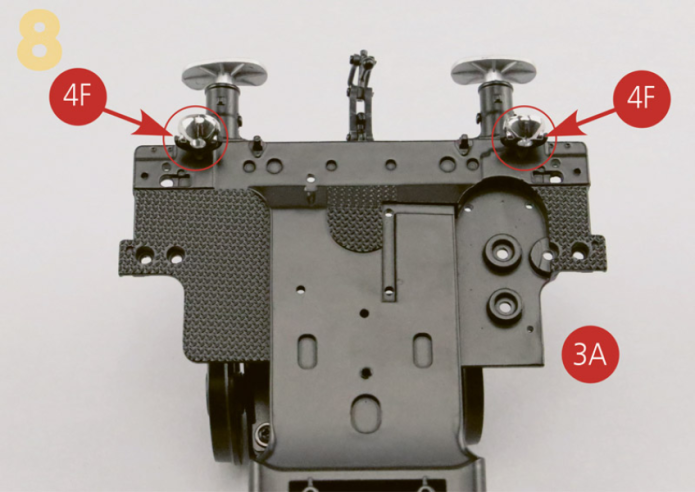

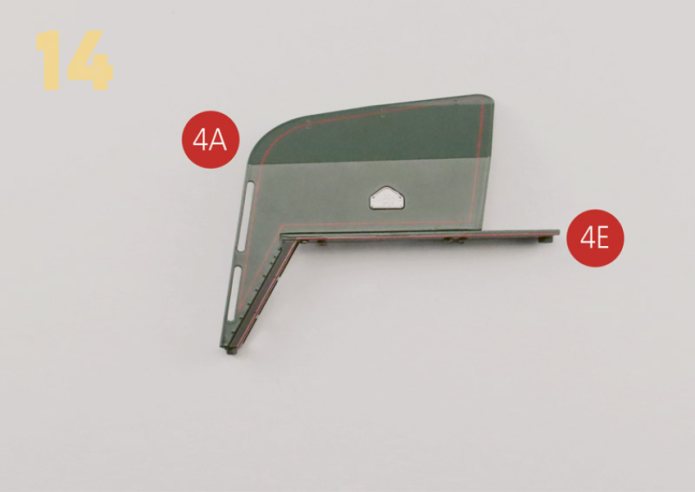

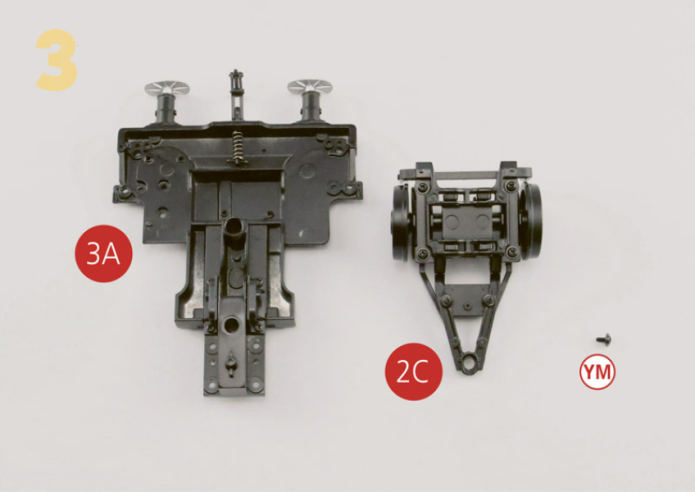

Kit 4 - Montaggio degli schermi fumogeni, delle piattaforme e dei poggiapiedi e installazione dei supporti dei proiettori

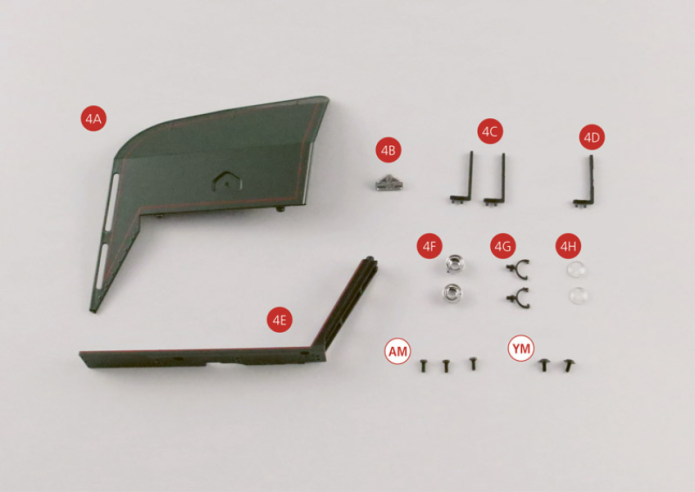

Parts of kit

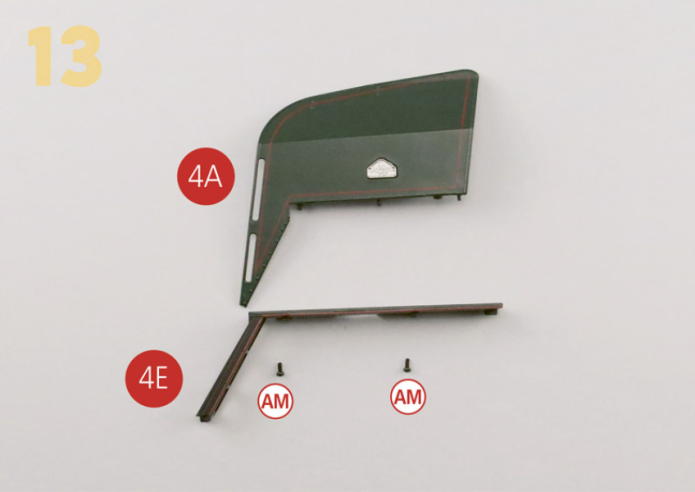

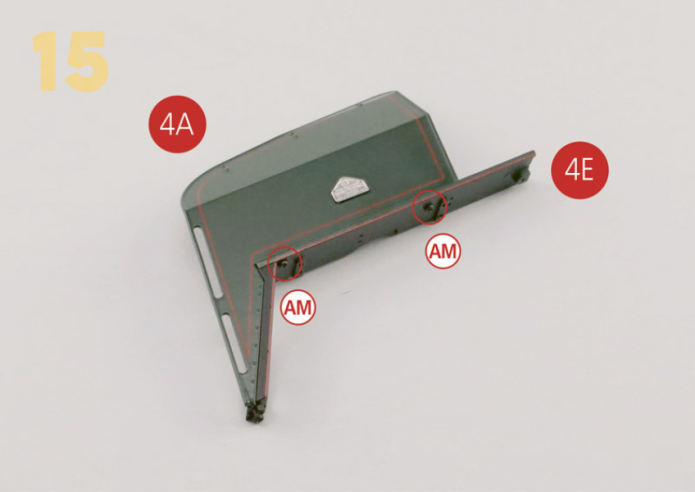

- 4A Schermo fumogeno sinistro
- 4B Targhetta
- 4C Supporto (x 2)
- 4D Supporto

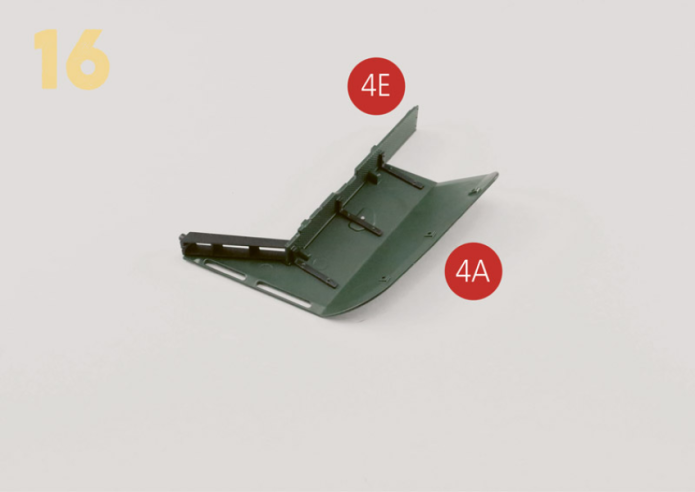

- 4E Piattaforma dello schermo e poggiapiedi di accesso

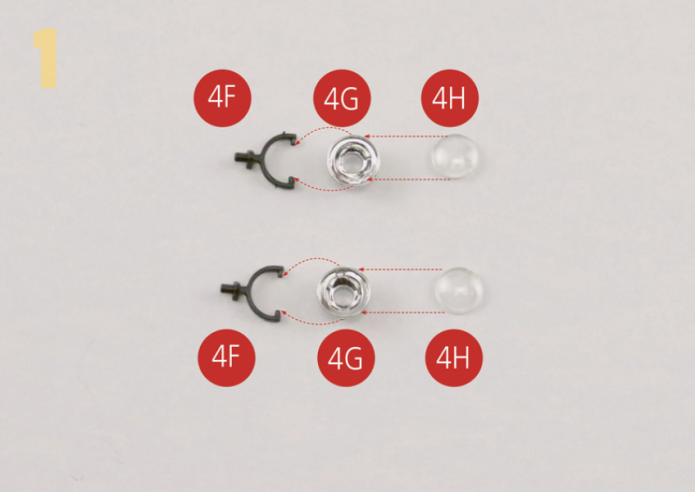

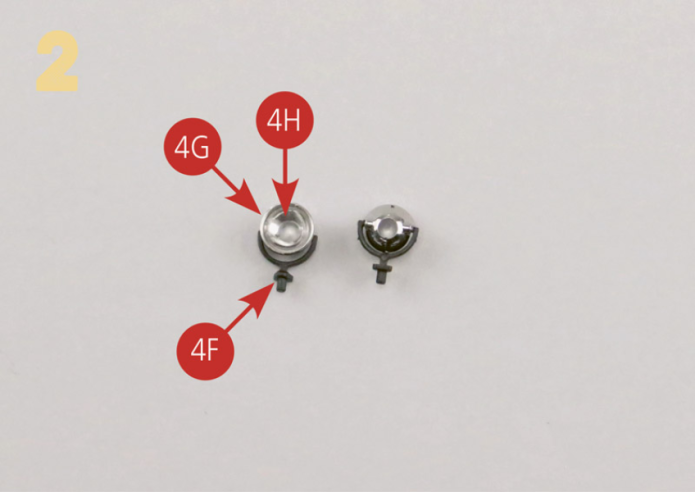

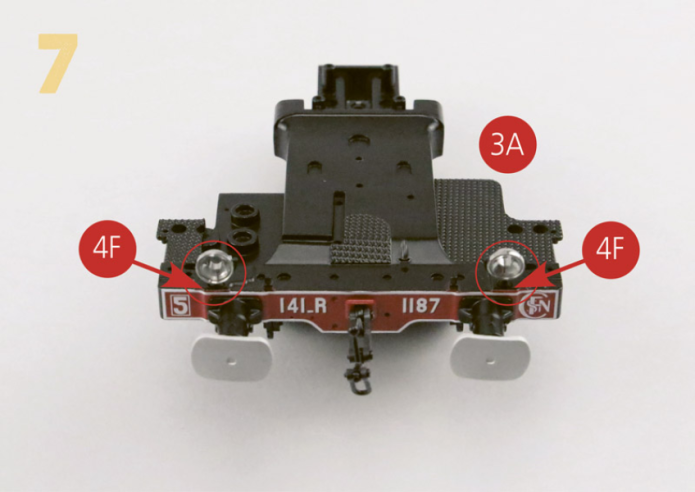

- 4F Riflettore per lanterna (x 2)
- 4G Supporto per lanterna (x 2)
- 4H Vetro della lanterna (x 2)
- Vite AM M1,7 x4 mm (x 3)
- Vite YM M1,7 x4x5 (x 2)
Step 1
VISTA GENERALE
