Peugeot 205 GTI 1.9 - Box 4

Kit 13

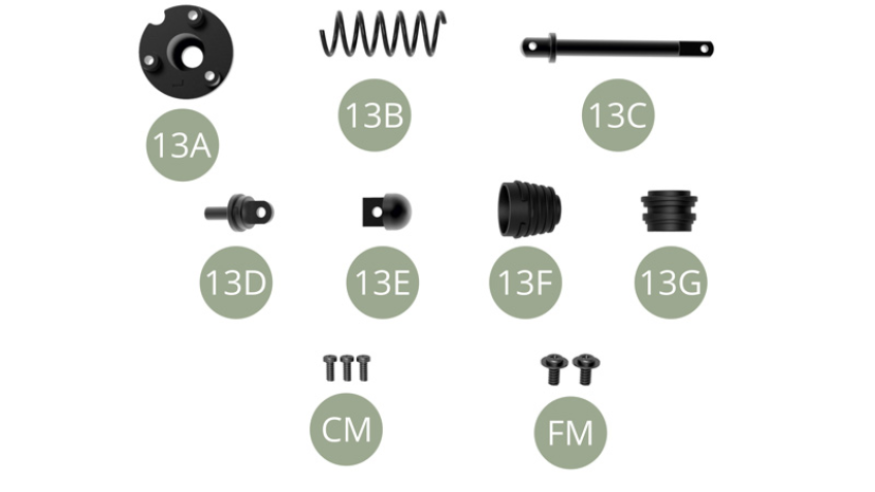

Parts of kit

13A Punta di montaggio superiore
13B Molla elicoidale
13C Albero di trasmissione
13D Giunto a perno
13E Fusello
13F Soffietto di gomma
13G Soffietto di gomma
CM M 1,7 x 4 mm (x 3)
FM M 2,3 x 3 x 5,5 mm (x 2)

13A Punta di montaggio superiore13B Molla elicoidale13C Albero di trasmissione 13D Giunto a perno13E Fusello13F Soffietto di gomma13G Soffietto di gommaCM M 1,7 x 4 mm (x 3)FM M 2,3 x 3 x 5,5 mm (x 2)

PASSO 1

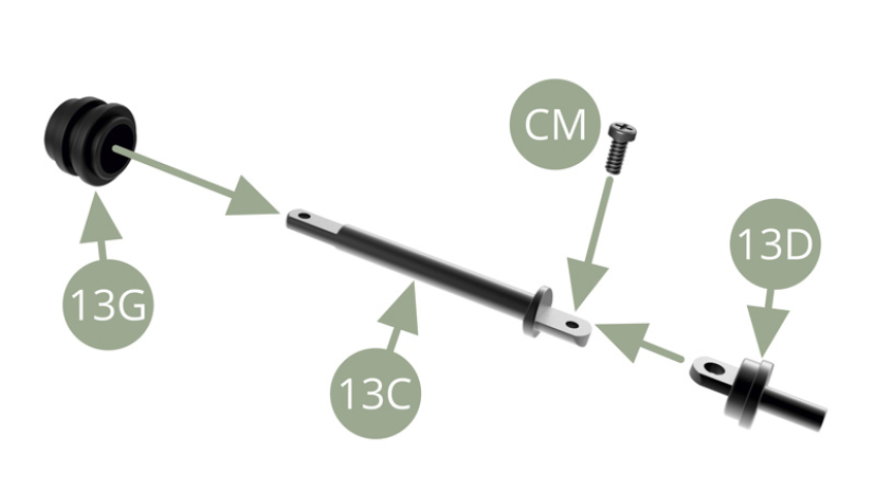

Montare 13D (Giunto a perno) su 13C (Albero di trasmissione) e fissare con la vite CM.

Montare 13G (Soffietto di gomma) su 13C (Albero di trasmissione) per coprire il giunto (movimento delle frecce blu), come mostrato nelle illustrazioni superiore e inferiore.

13G (Fuelle de goma) instalado.

Montare il 13G (Soffietto di gomma) sul 13C (Albero di trasmissione).

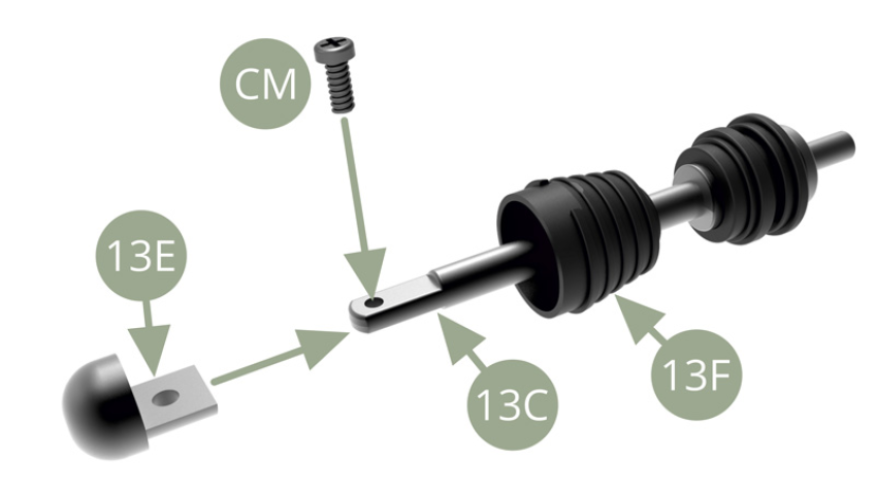

Montare 13E (Fusello) 13C (Albero di trasmissione) e fissarlo con una vite CM.

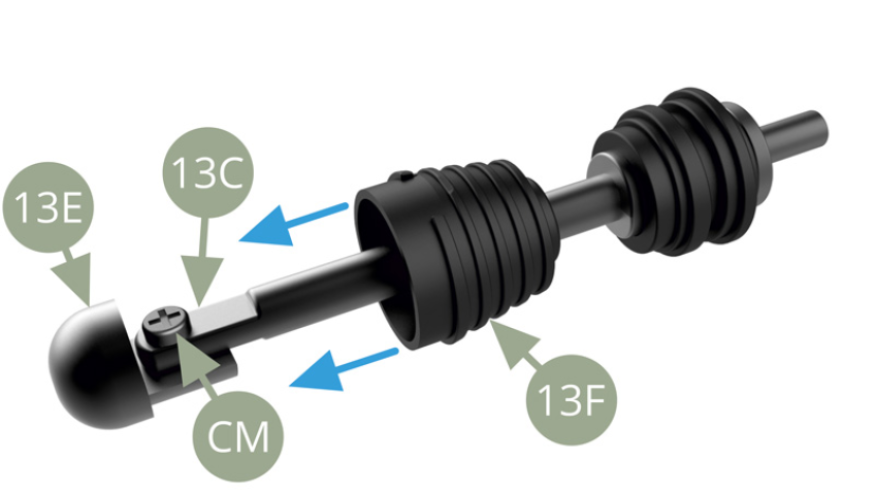

Far scorrere 13F (Soffietto di gomma) lungo 13C (Albero di trasmissione) per coprire il giunto (movimento delle frecce blu)

Montare 13B (Molla elicoidale) su 12F (Puntone della sospensione anteriore)

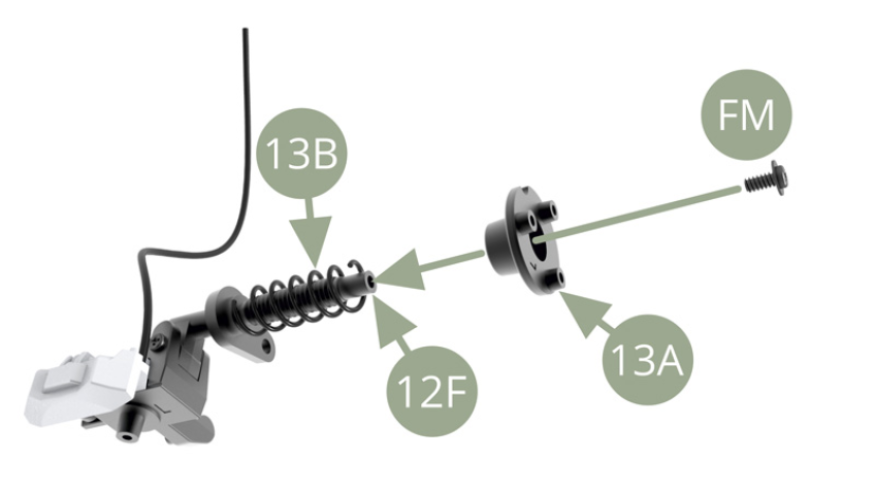

Montare 13A (Montaggio superiore) su 12F (Parte superiore del puntone della sospensione anteriore) e fissare con la vite FM. Non stringere troppo la vite FM, lasciare libertà di rotazione per 13A (Montaggio superiore), questo permetterà una migliore funzione di sterzo

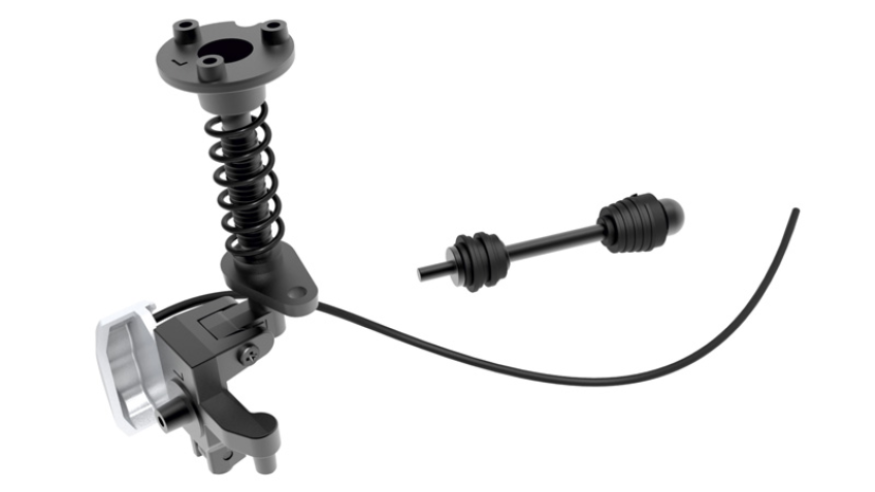

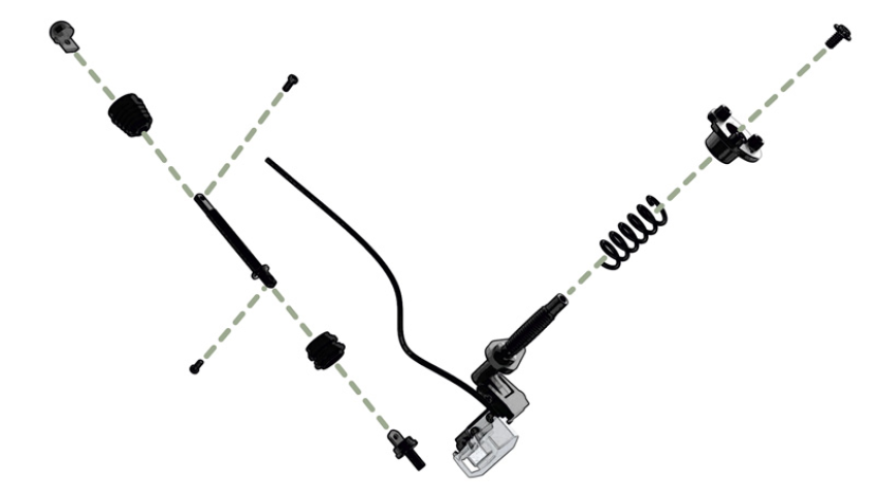

SCHEMA DI MONTAGGIO

VISTA GENERALE

Kit 14

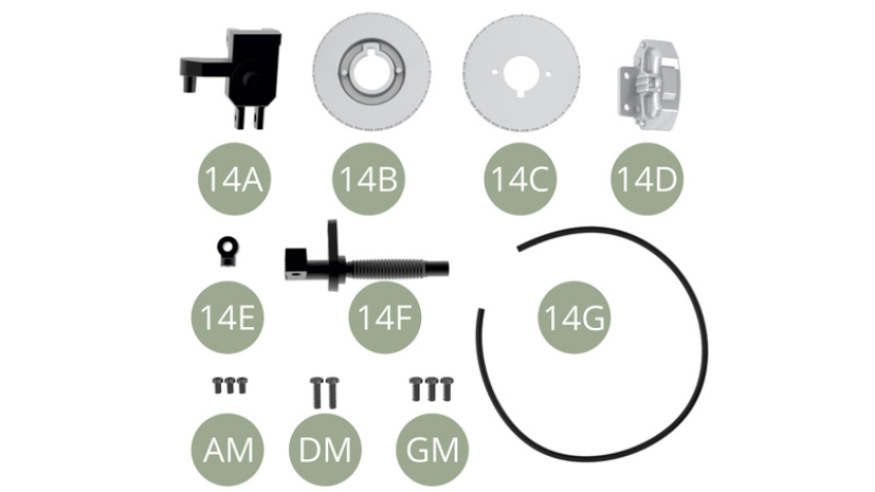

Parts of kit

14A Portamozzo
14B Parte esterna del disco del freno
14C Parte interna del disco freno
14D Pinza del freno
14E Perno di collegamento
14F Puntone della sospensione anteriore
14G Tubo del liquido dei freni
AM M 1,7 x 3 mm (x 3)
DM M 2,0 x 7 mm (x 2)
GM M 2,0 x 5 mm (x 3)

14A Portamozzo14B Parte esterna del disco del freno14C Parte interna del disco freno14D Pinza del freno14E Perno di collegamento14F Puntone della sospensione anteriore 14G Tubo del liquido dei freniAM M 1,7 x 3 mm (x 3)DM M 2,0 x 7 mm (x 2)GM M 2,0 x 5 mm (x 3)

PASSO 2

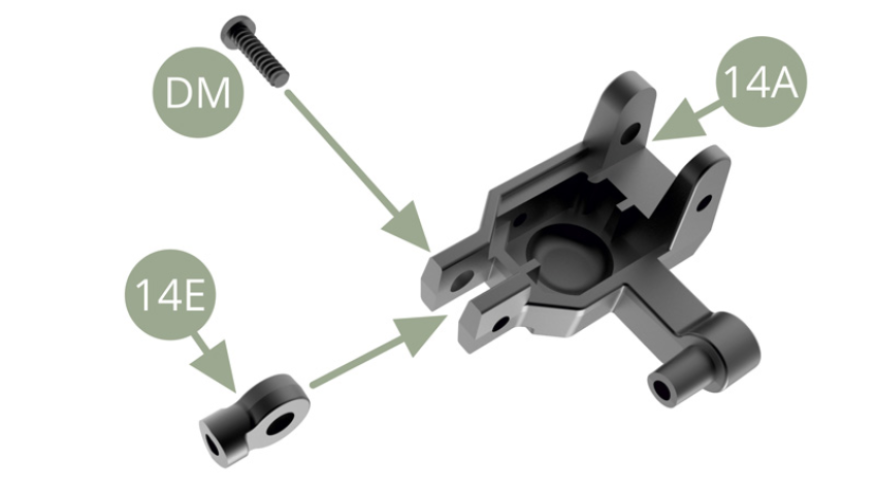

Montare il 14E (Perno di collegamento) sul 14A (Portamozzo) e fissarlo con la vite DM.

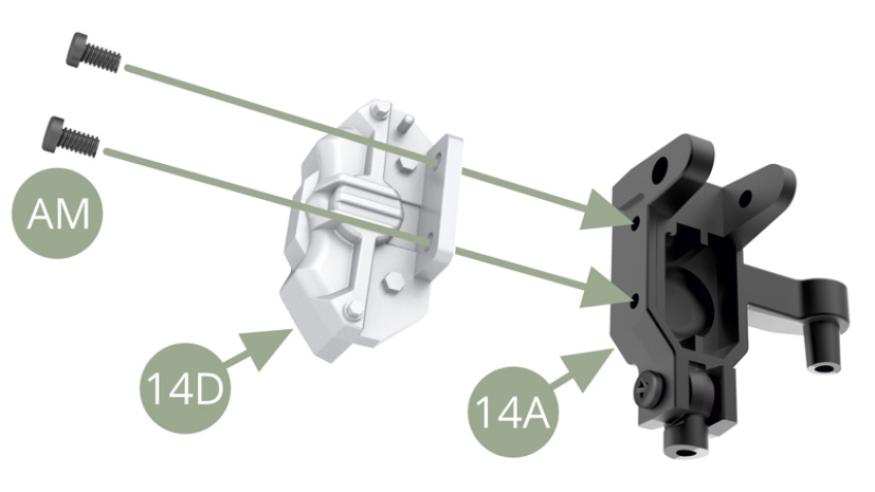

Montare 14D (Pinza del freno) su 14A (Portamozzo) e fissare con due viti AM.

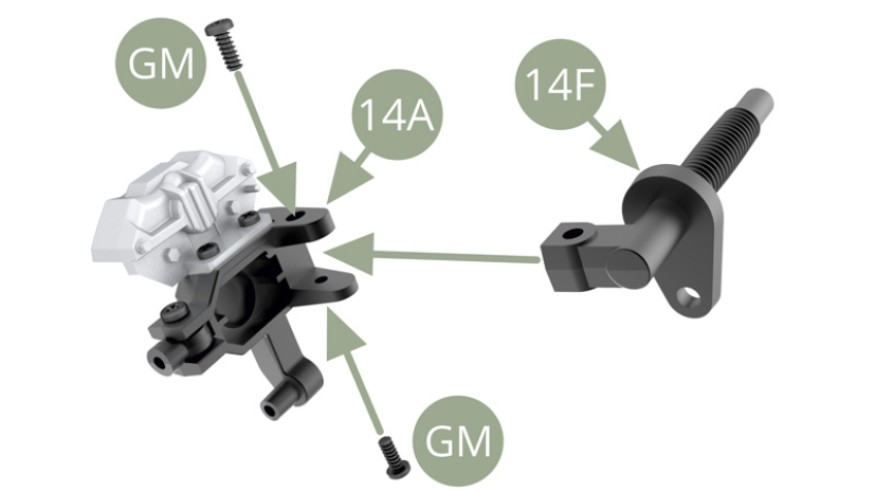

Montare 14F (Puntone della sospensione anteriore) su 14A (Portamozzo) e fissare con due viti GM.

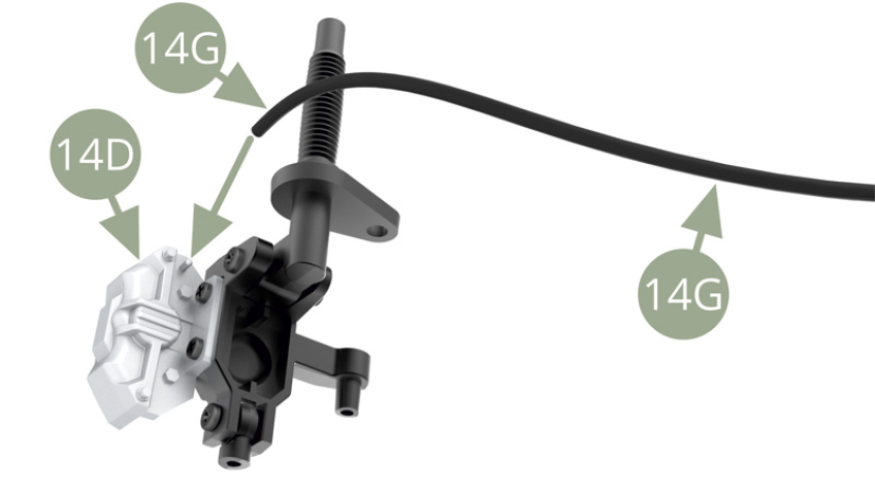

Montare 14G (Tubo del liquido dei freni) su 14D (Pinza del freno).

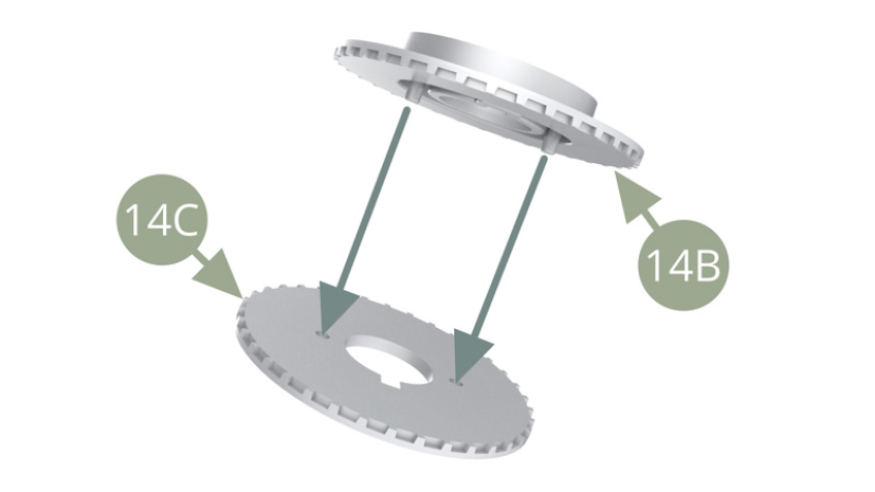

Montare insieme le parti 14B (esterno) e 14C (Disco dei freni interno).

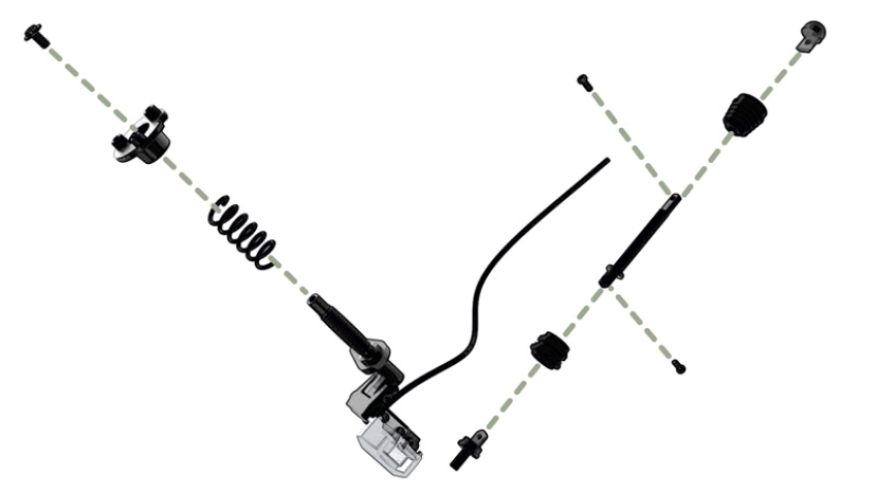

SCHEMA DI MONTAGGIO

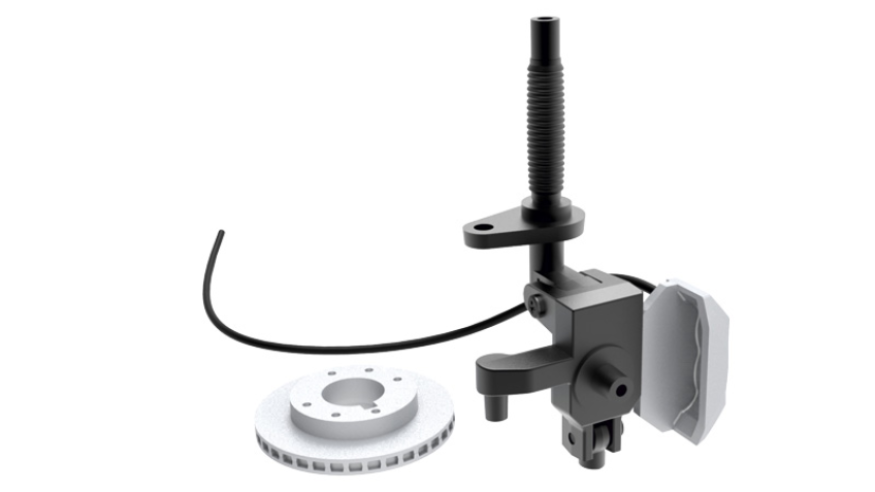

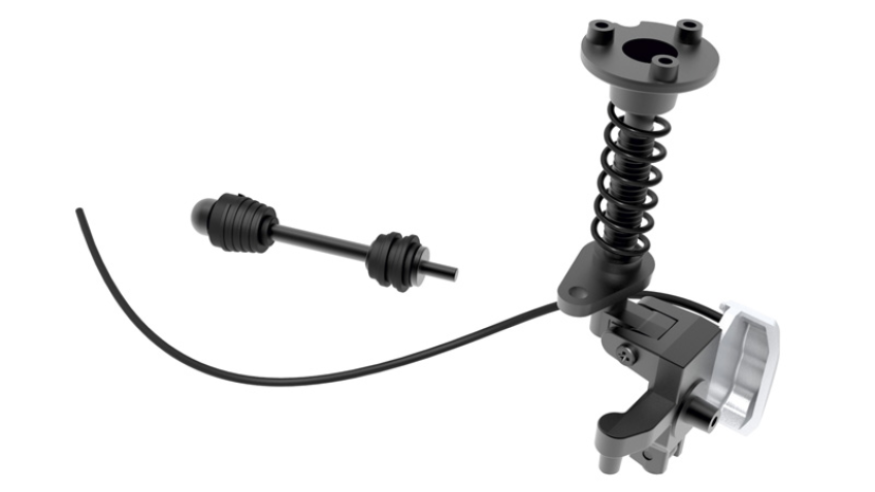

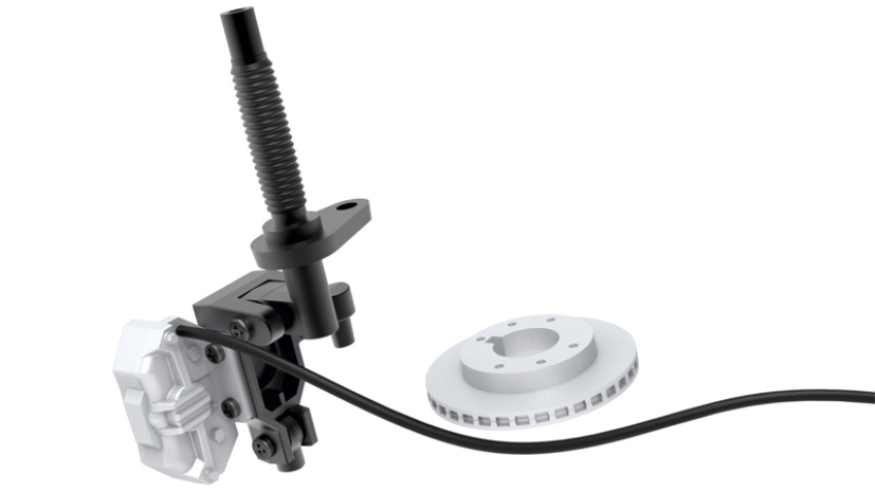

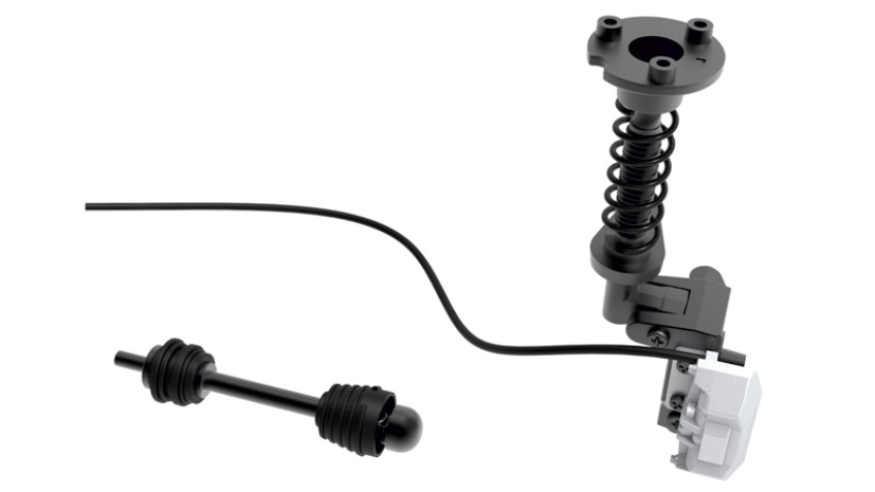

VISTA GENERALE

Kit 15

Parts of kit

15A Punta di montaggio superiore
15B Molla elicoidale
15C Albero di trasmissione
15D Giunto a perno
15E Fusello
15F Soffietto di gomma
15G Soffietto di gomma
CM M 1,7 x 4 mm (x 3)
FM M 2,3 x 3 x 5,5 mm (x 2)

15A Punta di montaggio superiore15B Molla elicoidale15C Albero di trasmissione 15D Giunto a perno15E Fusello15F Soffietto di gomma15G Soffietto di gommaCM M 1,7 x 4 mm (x 3)FM M 2,3 x 3 x 5,5 mm (x 2)

PASSO 3

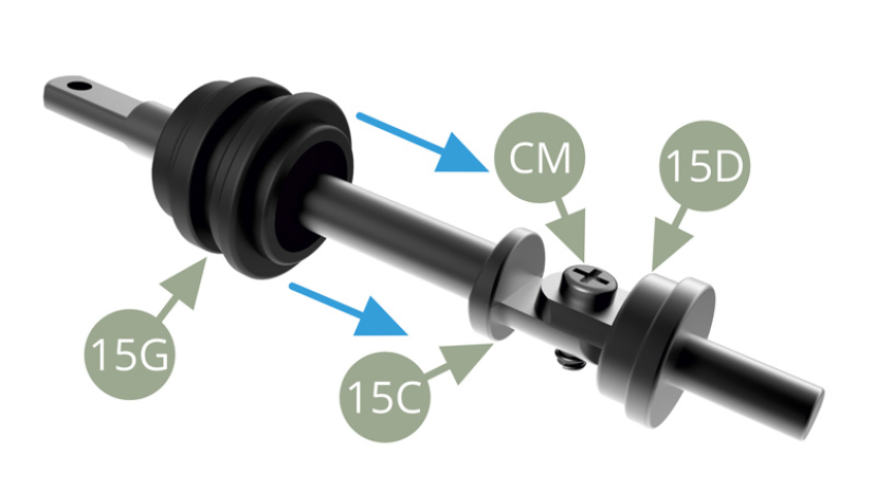

Installare 15D (Giunto) su 15C (Albero di trasmissione) e fissare con una vite CM.

Montare il 15G (Soffietto di gomma) sul 15C (Albero di trasmissione) coprendo così il giunto (movimento della freccia blu), come mostrato nelle illustrazioni sopra e sotto.

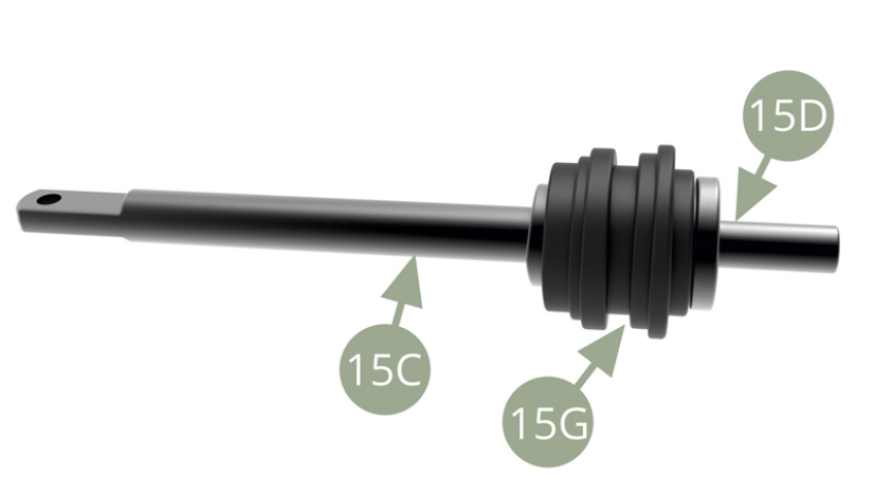

15G (Soffietto in gomma) installato.

Montare il 15G (Soffietto di gomma) sul 15C (Albero di trasmissione).

Montare 15E (Fusello) 15C (Albero di trasmissione) e fissarlo con una vite CM.

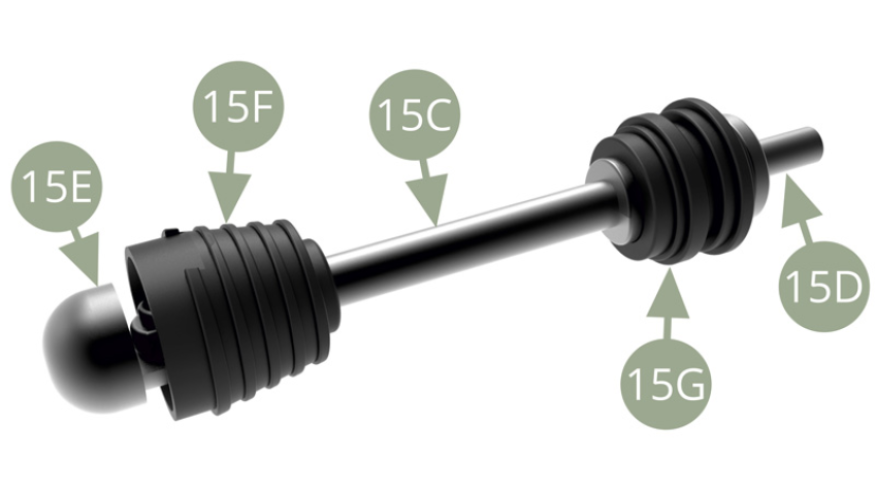

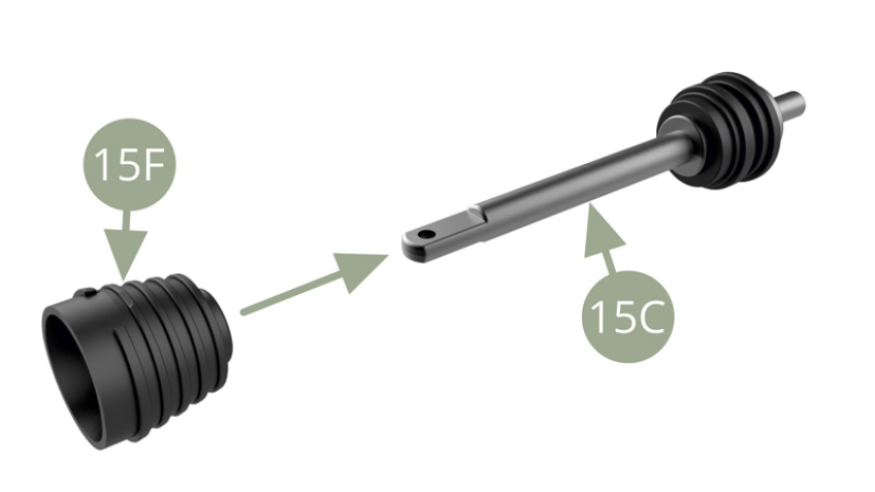

Far scorrere 15F (Soffietto di gomma) lungo 15C (Albero di trasmissione) per coprire il giunto (movimento delle frecce blu).

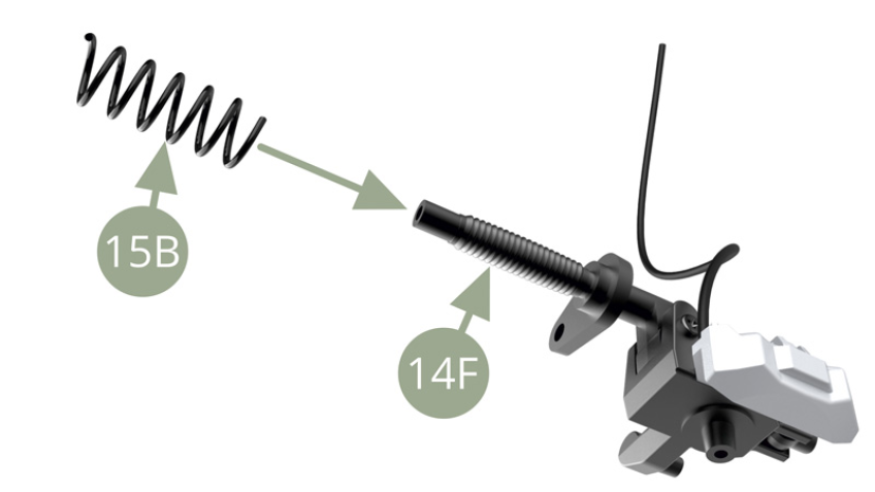

Montare 15B (Molla elicoidale) su 14F (Puntone della sospensione anteriore)

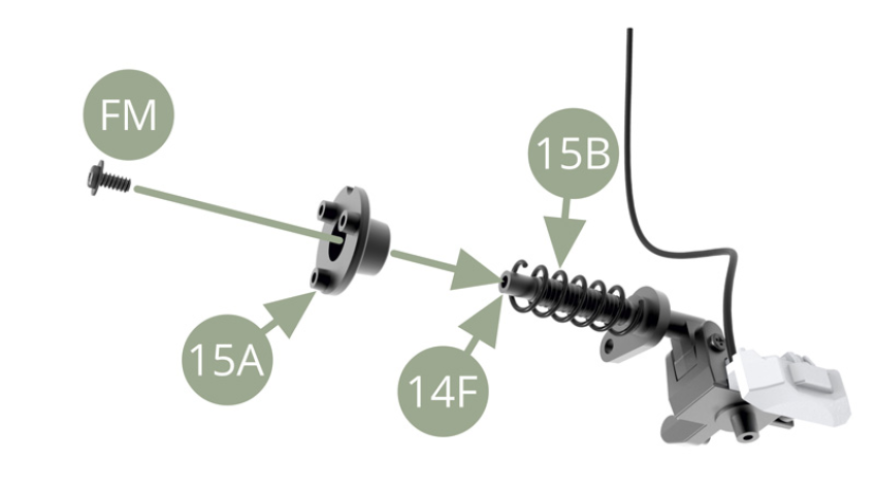

Montare 15A (Montaggio superiore) su 14F (Parte superiore del puntone della sospensione anteriore) e fissare con la vite FM. Non stringere troppo la vite FM, lasciare libertà di rotazione per 15A (Montaggio superiore), questo permetterà una migliore funzione di sterzo
